洗衣机结构拆卸常识(双桶、全自动、滚桶洗衣机)

　　5)拆开三角底座与控制盘的三个自攻螺钉，移开控制盘。

　　6)从三角底座上卸下脱水安全开关。

　　7)用左手勾住固定洗涤定时器的卡爪，右手拿住洗涤定时器并用手下压，同时顺时针旋转，使洗涤定时器从控制盘脱下。

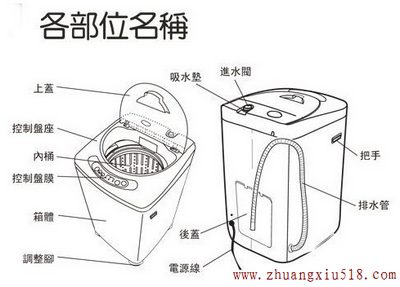

洗衣机结构图

　　5、电脑全自动洗衣机的拆卸方法

　　(1)机框的拆卸

　　1)卸下工作台与箱体固定螺钉，将工作台钳在箱体上。

　　2)卸下工作台与控制面板的三颗固定螺钉，将工作台与控制面板松开。

　　(2)电脑板的拆卸

　　1)用手向上掰开控制板的外边缘，使其与边框分离。

　　2)拧下螺钉，先取下防水板，在将电路板卸下，并从电脑板上拔下导线插头。

　　3)松开水位开关，安装开关及电源开关的紧固螺钉，将三个开关卸下。

　　(3)波轮的拆卸

　　1)用十字起旋松波轮螺钉，旋出10cm后用手提出螺钉，即可将波轮提起。如果提不起，可用扁口起从波论边缘几个位置处轻轻撬起，然后再提螺钉头。

　　2)在拆卸波轮时，如果实在拆不下来，可先拆卸三角皮带和离合器皮带轮，再取棘轮，抱簧。对一般离合器只要卸下离合套，轻轻松开离合器内轴，然后就能将波轮连洗涤轴一起提起。

　　(4)内桶的拆卸

　　1)拆下机框，将机框挂在箱体后部(注意导线和软管不能被拉断和划破)。

　　2)用十字螺钉旋具卸下内桶护圈的固定螺钉,并取出内桶护圈。

　　3)拆下波轮，取下波轮轴上的垫圈，用专用扳手卸下固定内桶的六角扁螺母。

　　4)轻轻摇晃内桶，使其松动，然后用手握住平衡圈，向上提起。

　　(5)电动机的拆卸：取下三角皮带，松开电动机两端的固定螺钉，轻轻摇晃电动机即可取下。

　　(6)排水电磁铁的拆卸：用尖嘴钳将衔铁上的开口销拔下，卸下固定电磁阀的螺钉，即可将电磁阀取下。

　　(7)排水阀的拆卸：用尖嘴钳将连接电磁铁衔铁的开口销拔下，然后旋转排水阀盖，握住阀盖往外拉，即可将排水橡胶阀连同电磁铁拉杆等一起取下。

　　(8)离合器的拆卸

　　1)拆卸工作台，取出波轮、盛水桶密封圈及离心桶。

　　2)将洗衣机横倒，取下三角皮带。

　　3)卸下离合器的固定螺钉，即可将离合器从箱体下部取出。

　　(9)盛水桶的拆卸

　　1)拆卸工作台，取出离心桶、排水阀。

　　2)卸下底盘上与盛水桶连接的自攻螺钉，从箱体上拿出盛水桶。

　　(10)大油封的拆卸：大油封一般固定在离合器上，也有的用自攻螺钉固定在盛水桶的底部，如果拆大油封，只需拆下离合器即可。

　　6、滚桶洗衣机的拆卸方法

　　(1)程序控制器拆卸

　　1)卸下洗衣机上盖后边的两个固定螺钉。

　　2)从上盖前端用手向后排几下，即可取下上盖。

　　3)将程控器旋钮指针顺时针旋到停止(STOP)位置。

　　4)用螺钉旋具从控制器旋钮的后面将程控器旋钮向外推出。

　　5)松开导线捆扎线，使连线处于自由松散状态。

　　6)用十字螺钉旋具将安装程序控制器的两个螺钉松下，即可从操作盘上将其拆下。

　　(2)门开关的拆卸

　　1)打开洗衣机机门，将门密封圈夹缝中的钢丝卡环取出，卸下密封圈。

　　2)用十字螺钉旋具卸下门开关固定架上的螺钉，取出门开关。

　　(3)水位开关的拆卸

　　1)打开洗衣机上盖，放开导线捆扎线，拔下水位管与水位开关的透明塑料连接管。

　　2)用十字螺钉旋具卸下电器板上固定水位开关的螺钉，即可将水位开关取下。

　　(4)双速电动机的拆卸

　　1)用十字螺钉旋具将洗衣机后盖上的固定螺钉拆下，取下后盖板。

　　2)将捆扎线放松，拔下电动机插座上的连接导线。

　　3)将滚桶洗衣机侧放在泡沫垫上，拆下三角皮带。

　　4)用专用套筒扳手或活动扳手将固定电动机的螺母拆下，拔出电动机螺杆。

　　5)将电动机拆下并倾斜，并用一字螺钉旋具将电动机地线拆下。

　　(5)外桶叉形架的拆卸

　　1)卸下滚桶洗衣机的后盖板，将洗衣机向前倾倒放在泡沫垫上。

　　2)拆下三角皮带，将皮带轮与内筒轴的连接螺钉取下，取下大皮带轮。

　　3)用万向内六角套筒扳手，将外桶叉形架与外桶的连接螺母、螺栓卸下。

　　4)用橡胶锤敲击内桶轴，使内桶轴脱离外桶叉形架的轴孔。

　　5)用力向上抬起外筒叉形架，并转动一定方向，取下外筒叉形架。

　　(6)门密封圈的拆卸

　　1)将洗衣机向前倾倒放在泡沫垫上，打开洗衣机后盖。

　　2)将固定减振器的螺母卸下，并松开波纹管与过滤器的连接端。

　　3)将洗衣机扶起，卸下洗衣机上盖和程序控制端。

　　4)拆下琴键开关，将固定在琴键开关支架上的两个螺母卸下，即可取下琴键开关。

　　5)取出洗涤剂盒抽屉，用十字螺钉旋具将洗涤盒上固定在箱体上的螺钉卸下。

　　6)用双手拿住洗涤剂盒，向洗衣机的上方，后方用力取出洗涤剂盒。

　　7)将洗涤剂盒与回旋进水管之间的紧固钢丝卡圈拧松，即可取出洗涤剂盒。

　　8)用一字螺钉旋具将固定进水阀的两个螺钉从箱体上卸下，即可取下进水阀。

　　9)拔下水位开关的透明塑料管，拆卸接线板支架。

　　10)卸下接线板支架的固定螺钉，且支架上的电容器，滤噪器和水位开关也一并卸下。

　　11)打开洗衣机前门，用一字螺钉旋具将门封圈缝中的钢丝卡圈挑出。

　　12)将门密封圈从箱体上取下，推入洗涤内筒，用力将外筒上的四根弹性挂簧取下。

　　13)提着挂簧，将外筒从箱体中取出。

　　14)用活动扳手将固定前配重块的螺母卸下，将前配重块取下。

　　15)用一字螺钉旋具将异形密封圈与外筒前盖之间的钢丝卡圈挑出，取出异形密封圈。

　　(7)回旋进水管的拆卸

　　1)用十字螺钉旋具卸下洗涤剂盒的固定螺钉，再从操作盘槽内取出洗涤剂盒。

　　2)旋松洗涤剂盒与回旋进水管连接的卡圈，将其从洗涤剂盒上拆下。

　　3)用一字螺钉旋具将回旋进水管与外筒之间的102胶清除干净，即可将其拔下。

　　(8)加热器，温度控制器的拆卸

　　1)打开洗衣机后盖，拔下加热器和温度控制器上的插线。

　　2)旋松加热器中间螺母，抽出加热器，将温度控制器从衬托内撬出。

　　(9)排水管的拆卸

　　1)卸下洗衣机后盖，拔下排水泵上的两根插线。

　　2)将洗衣机向左侧放在泡沫垫上，卸下排水泵安装座与箱体下边梁的固定螺钉

　　3)松开排水泵与排水管及排水泵连接管的卡圈。

　　4)拔下排水管及排水泵连接管，即可取下排水泵。
