图纸的幅面怎样编排尺寸？

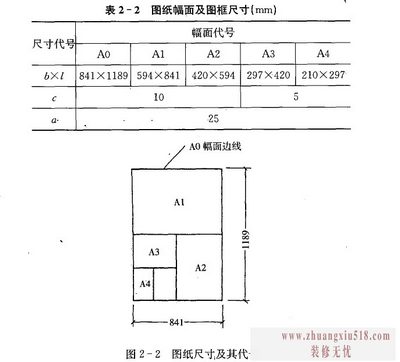

 (1)为了合理使用图纸，便于装订和管理，设计者或制图人员根据所画图样的大小来选定图纸的幅面。图纸幅面及图框尺寸，应符合表2—2的规定。表中b与l分别代表图纸幅面的短边和长边的尺寸，图2一2所示为图纸尺寸及其代号。 (2)需要微缩复制的图纸，其一个边上应附有一段准确米制尺度，4个边上均应附有对中标志，米制尺度的总长应为100mm讯，分格应为10mm。对中标志应画在图纸各边长的中点处，线宽应为0.35 mm，伸入框内应为5 mm。

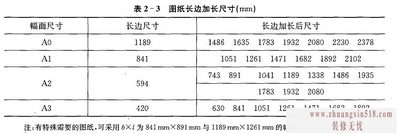

(3)图纸的短边一般不应加长，长边可以加长，但应符合表2—3的规定。 (4)图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般AO-A3图纸宜横式使用;必要时，也可立式使用。
(5)一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面，不含目录及表格所采用的A4幅面。
