装修中必须具备的5大图纸(非常重要！)

在装修中，设计图纸是施工的基础，如果图纸不完善或者不明晰，都可能对施工造成影响，如无法正常按图施工延误工程进度，或是施工完成效果与图纸不符等。有的人简单地认为图纸越多越好，其实也并非如此，图纸的多少只是一个量，质的好坏才是区分设计师水平的关键。不过，一些基本图纸还是必须具备的，下面我们就详细介绍下装修中必须出具的图纸有哪些。

最基本的图纸有哪些?

设计图纸的多少并不取决于工程及居室面积的大小，也不是设计师或业主说了算，而是由装修项目的多少来定，其中一些常规图纸是必须要出具的，包括：原始建筑测量图、装饰设计平面图、天花吊顶布置图、地面材质图与配电图。

1、原始建筑测量图

包括房间的具体开间尺寸、墙体厚度、层高、房间梁柱位置尺寸、门窗洞口的尺寸位置、各项管井(上下水、煤气管道、空调暖管、进户电源)的位置、功能、尺寸等，这是一切设计图纸的基础，如果一开始的测量图纸出现偏差，此后的设计图纸和施工都会因此出现误差，导致整个工程无法正常进行。

原始测量图>>>点击图片申请免费户型设计出图纸

2、装饰平面布置图

平面设计图中应具备的内容：墙体定位尺寸，有结构柱、门窗处应注明宽度尺寸;各区域名称要注全，如客厅、餐厅、休闲区等，房间名称要注全，如主卧、次卧、书房等;室内、外地面标高、墙体厚度应注明;如有楼梯，标明平面位置的安排、上下方向示意及梯级计算;门的开启方向;活动家具布置及盆景、雕塑、工艺品等的配置。

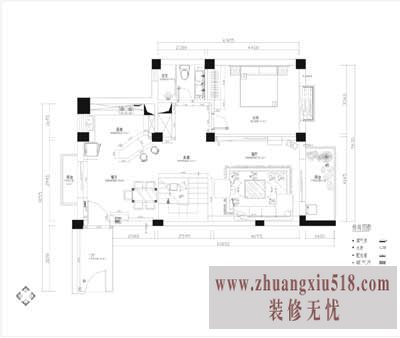

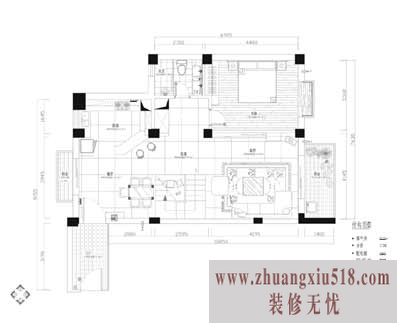

平面布置图>>>点击图片查看审核装修设计图纸的4大重点

3、天花吊顶布置图

要求标明天花造型的尺寸定位、灯具位置及详图索引，并应标注天花底面相对于本层地面建筑面层的高度，同时还要注全各房间的名称。

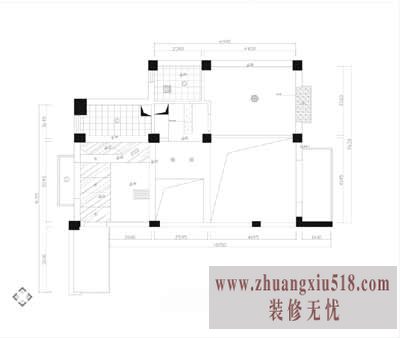

吊顶布置图

>>>点击图片查看怎么选择吊顶天花板

4、地面材质图

标明需要铺设的地面材料种类、地面拼花、材料尺寸及不同材料分界线。

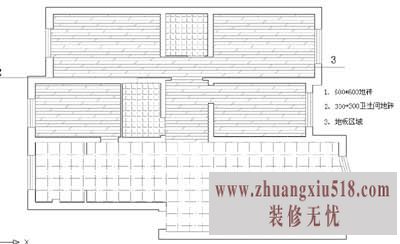

地面材质图

>>>点击图片查看室内常用尺寸

5、配电系统图

配电图也是设计图纸中十分重要的一部分，各种电源插座的位置都需要妥善安排，业主在查看配点图时，需要注意的是插座的位置、数量，位置的安排要根据实际使用的方便性安排，综合考虑门窗、家具的安排，不能让插座被门窗遮蔽，影响正常使用，数量上也不能一味地追求节俭，要根据家中电器的数量和种类安排，还要适当地留出富余

配电系统图

>>>点击图片查看强弱水电路材料选购攻略

装修中还有哪些常见的图纸?

除了一些基本的图纸外，装修中还有一些常见的图纸，如改建图、开关照明图、立面图等，这些图纸出还是不出，要根据工程的具体情况而定，如有的工程没有对原有房型进行结构改造，就没有必要出改建图勒。此外，业主也可以根据自己的需要，要求设计师出立面图和透视图，一般来讲，只有包含一定设计含量的房间才出这两种图，但如果客户不放心，要求每个房间都必须出图的话，设计师也应该尽量满足。

1、建筑改建平面图

根据设计方案将需要改动结构的墙体在图纸上标明(也可在原始建筑测量图上作标识)，比较常见的表示方法是在图纸上可以用虚线表示需要拆除的墙体，深色表示改建的墙体

平面改造尺寸定位图

2、空调走线图

标明各个房间的空调安装位置、插座位置、所用机种及总电源箱的位置，尤其要注意的是，由于柜机和壁挂机对电压的要求不同，需要在图纸上特别标注

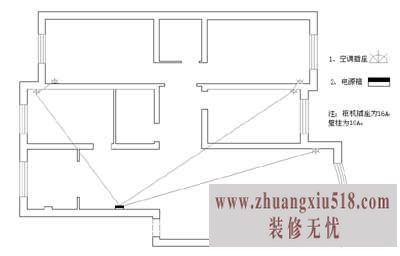

空调走线图

3、开关布置图

房间里所有开关的位置，及每个开关所控制的电器、灯源，同时要注明开关的种类，以免安装时发生混淆，开关布置也可以直接在配电系统图中表示出来。

开头布置图

4、照明平面图

各房间各部位照明灯具、电器、电表箱的位置、用电容量、配置电线截面面积及其计算、回路系统及电线的走向，也可直接标识在天花吊顶布置图中。

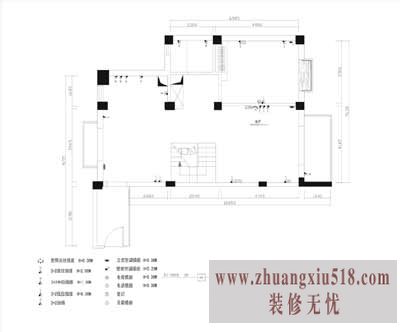

照明平面图

5、给水平面图

厨房、卫生间等处的给排水线路的平面布置图、给水管道的管径尺寸、取水位置及高度、管线排布系统等。

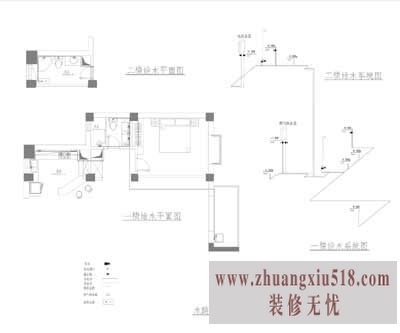

水路图

>>>点击图片查看过来人教你从7个方面做好合理装修预算

6、立面图

立面图展示的是从水平的角度看到的房间局部的剖面，包括墙体定位尺寸，各部位装饰墙面造型的立面图形、尺寸、构造材料、面层材料名称;各房间、各部位固定家具造型的立面图形、尺寸、构造材料、面层材料;各固定家具的剖面图形、尺寸;各固定家具的节点大样图形、细部材料、尺寸、构造做法;墙柱面装饰造型、花台、栏杆、台阶、线角等的尺寸及其它尺寸定位。立面图中，门窗标高和高度要分别注明，相应部位的天花剖面也要一并画出，并标注天花造型部分的尺寸与标高。
