铜线载流量表 铜线载流量计算

电缆载流量是指一条电缆线路在输送电能时所通过的电流量，在热稳定条件下，当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。下面来看看铜线载流量表以及铜线载流量计算。

一、铜线载流量计算

1、一般铜导线载流量

导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

<关键点>一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。

如：2.5mm2BVV铜导线安全载流量的推荐值2.5×8A/mm2=20A

4mm2BVV铜导线安全载流量的推荐值4×8A/mm2=32A

2、计算铜导线截面积

利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：

S==0.125I~0.2I(mm2)

S-----铜导线截面积(mm2)

I-----负载电流(A)

3、功率计算

一般负载(也可以成为用电器，如点灯、冰箱等等)分为两种，一种式电阻性负载，一种是电感性负载。

对于电阻性负载的计算公式：P=UI

对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0.5。

不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0.8。

也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是

I=P/Ucosф=6000/220*0.8=34(A)

但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0.5。所以，上面的计算应该改写成

I=P*公用系数/Ucosф=6000*0.5/220*0.8=17(A)

也就是说，这个家庭总的电流值为17A。则总闸空气开关不能使用16A，应该用大于17A的。

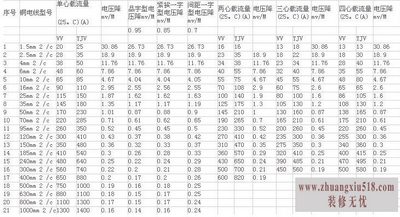

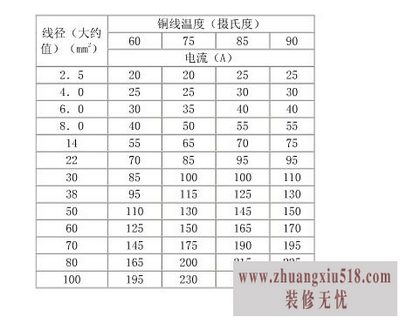

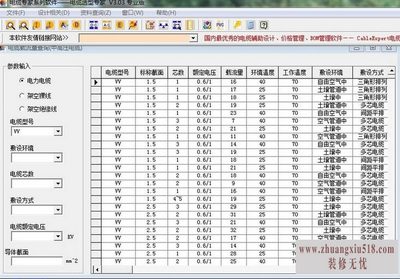

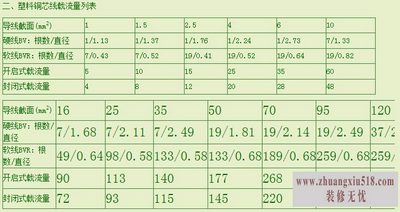

二、铜线载流量表
