小兔浅谈仪表电缆敷设规范

仪表电缆需要严格根据国家规定来敷设，否则可能会造成由于敷设不当引起的火灾或者是线路老化不能很好及时维修的问题。且安装完毕后需要根据GB50131-2007《自动化仪表工程施工质量验收规范》的相关要求进行质量验收，不可马虎验收。下面由小编为大家简单介绍下仪表电缆敷设规范。

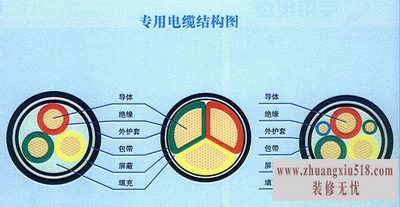

电缆选型规范：

(1)依据设计图纸的规格、型号、种类选择所需电缆。

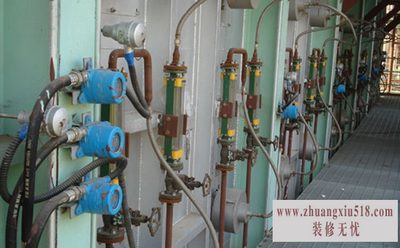

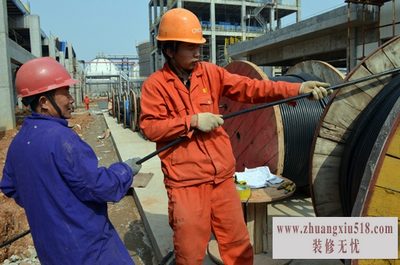

(2)根据电缆盘上的标识确认电缆型号，并根据敷设电缆顺序选择电缆盘并编号。

(3)电缆规格的选型必须与设计图纸相符合。

安装仪表线路时敷设电线电缆规定如下：

1.敷设仪表电缆时的环境温度不应低于下列温度值：

①塑料绝缘电缆0℃;

②橡皮绝缘电缆-15℃。

2.敷设电缆应合理安排，不宜交叉;敷设时应避免电缆之间及电缆与其他硬物体之间的摩擦;固定时，松紧应适当。

3.塑料绝缘、橡皮绝缘多芯控制电缆的弯曲半径，不应小于其外径的10倍。电力电缆的弯曲半径应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》GB50168—92的有关规定。

4.仪表电缆与电力电缆交叉敷设时，宜成直角;当平行敷设时，其相互间的距离应符合设计文件规定。

5.在电缆槽内，交流电源线路和仪表信号线路，应用金属隔板隔开敷设。

6.电缆沿支架敷设时，应绑扎固定，防止电缆松脱。

7.明敷设的仪表信号线路与具有强磁场和强静电场的电气设备之间的净距离，宜大于1.50m;当采用屏蔽电缆或穿金属保护管以及在带盖的金属电缆槽内敷设时，宜大于0.80m。

8.电缆在隧道或沟道内敷设时，应敷设在支架上或电缆槽内。

9.电缆敷设后，两端应做电缆头。

10.制作电缆头时，绝缘带应干燥、清洁、无折皱、层间无空隙;抽出屏蔽接地线时，不应损坏绝缘;在潮湿或有油污的位置，应有相应的防潮、防油措施。

11.综合控制系统和数字通信线路的电缆敷设应符合设计文件和产品技术文件要求。

12.设备附带的专用电缆，应按产品技术文件的说明敷设。

13.补偿导线应穿保护管或在电缆槽内敷设，不应直接埋地敷设。

14.当补偿导线与测量仪表之间不采用切换开关或冷端温度补偿器时，宜将补偿导线和仪表直接连接。

15.对补偿导线进行中间或终端接线时，不得接错极性。

16.仪表信号线路、仪表供电线路、安全联锁线路、补偿导线及本质安全型仪表线路和其他特殊仪表线路，应分别采用各自的保护管。

以上规范为GB50093-2002(自动化仪表工程施工及验收规范)中仪表电缆敷设规范的相关内容。小兔在此提醒大家，铺设的过程很重要，但是铺设完成后的验收也是万万不能忽视的。在保证施工安全的同时可以依据以下顺序进行验收:按检验批、分项工程、分部工程、单位工程的顺序逐级进行。
