平焊法兰标准及相关介绍

04-27 10:16:15设计报价人气:6178


导语:我想大家关于法兰应该有一定的了解,法兰的用途有好多,法兰是管子与管子之间连接的一个器件。关于法兰市场上也有好多规格,法兰又被分为整体法兰、活套法兰还有螺纹法兰三种。他们分别被用在不同的地方,今天小兔就关于法兰而言,系统向大家解释一下法兰的制作标准。有兴趣的朋友请认真的阅读,希望能够帮助到你。

一、法兰的简单介绍

平焊法兰一般简称为平板,还称搭焊法兰。平焊法兰与管道的连接是先将管子插入法兰内孔至适当位置,然后再搭焊。

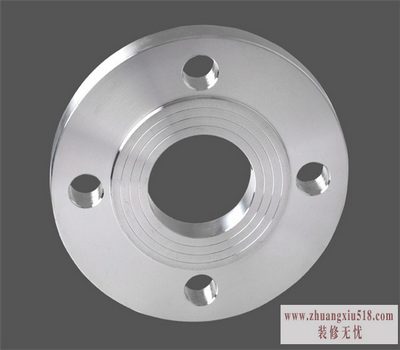

平焊法兰标准

二、法兰的概况

板式平焊钢制管法兰,带颈平焊钢制管法兰

平焊法兰适用于压力等级比较低,压力波动、振动及震荡均不严重的管道系统中。平焊法兰优点在于平焊法兰焊接装配时较易对中,并且价格比较便宜,因而得到了广泛的应用。

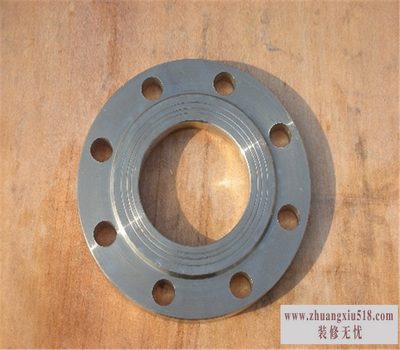

平焊法兰标准

产品规格DN10-DN2000

三、法兰的标准

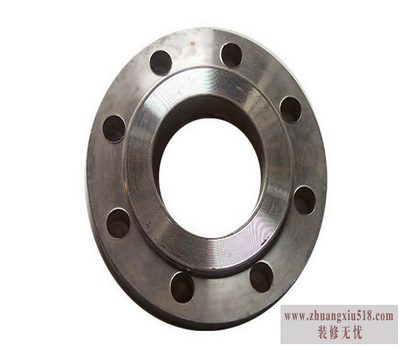

平焊法兰标准

化工部标准:

板式平焊钢制管法兰

HG20593-2009

HG20615-2009

国家标准:GB/T9119-2010

GB/T2555-81

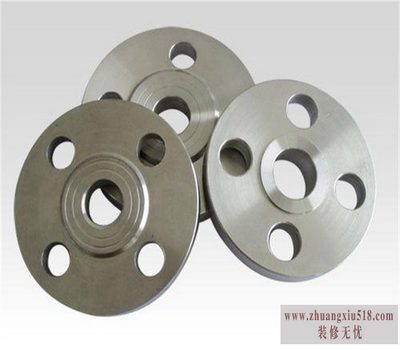

平焊法兰标准

机械部标准:JB/T81-94

JB/T74-94

JB/T75-94

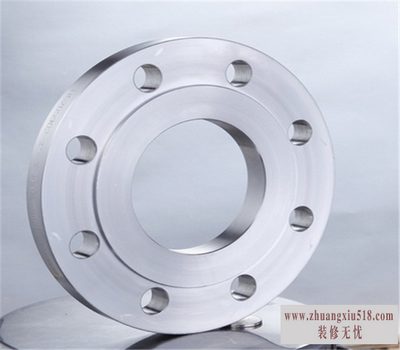

平焊法兰标准

船用标准:

大型平焊法兰

CBM1001-81

使用压力PN0.25MPa,PN0.6MPa,PN1.0MPa,PN1.6MPa,PN2.5MPa,PN4.0MPa

产品类别全平面板式法兰(FF),突面板式法兰(RF)

平焊法兰的密封原理:螺栓的两个密封面相互挤压法兰垫片并形成密封,但这同时也导致密封的破坏。为了保持密封,就得维持巨大的螺栓作用力,为此,螺栓就要做得更大。而更大的螺栓就要匹配更大的螺母,这就意味着需要直径更大的螺栓为上紧螺母创造条件。然而螺栓的直径越大,适用的法兰就会变得弯曲,唯一的办法就是增大法兰部分的壁厚。整个装置将需要极大的尺寸和重量,这在近海环境下便成了一个特殊问题,因为在这种情况下重量始终是人们必须引起关注的主要问题。而且,从根本上来说,平焊法兰是一种无效的密封,它需要把50%的螺栓负荷用于挤压垫片,而用于保持压力的负荷只剩50%。

大家看完后是否对你们有所帮助呢?法兰的使用往往是配合着垫片一起使用,其实垫片是一种能产生塑变的一种材料,配合这种性质法兰能够更好地起着它连接管道的作用。在法兰的制造上又分为纯料锻造,和毛料锻造的分来,其实在实际当中钢板适用于平焊法兰和离心铸造。好了希望我的介绍可以帮助到你,谢谢你的观看。
