真空断路器结构介绍

断路器是我们平常能够安全用电的小卫士，而“真空断路器”因为他可以断掉跟它连接的东西，又有体积小重又轻便，还不用担心它会坏掉等优点，被我们在工业和机械方面广泛的使用和研究。简单来说就是不懂管它，只要出现问题它就会自己逼迫自己停止工作。这么厉害的东西它的“内脏”有哪些，又是怎么工作的呢，下面跟着小编来了解一下吧。

真空断路器的生产厂家比较多，型号也较繁杂。按使用条件分为户内(ZNx—**)和户外(ZWx—**)两种类型。主要由框架部分，灭弧室部分(真空泡)，和操动机构部分组成。

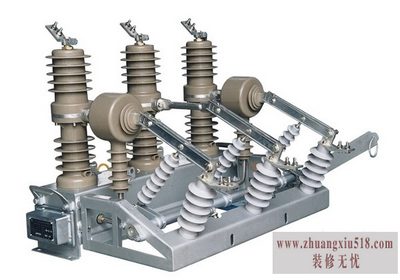

下面以浙江华仪电器生产的ZW27—12型户外高压真空断路器为例，说明其结构与工作原理。

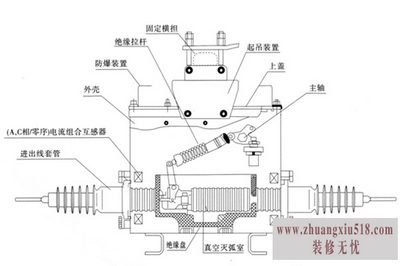

断路器本体结构如图一

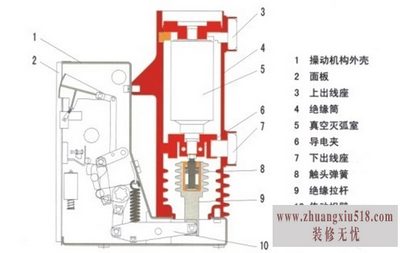

断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。整体结构为三相共箱式。其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。

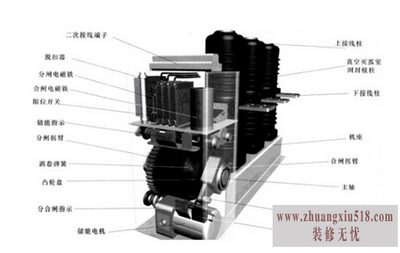

操作机构如图二

此机构为电动储能，电动分合闸，同时具有手动功能。整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。

真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。

动作原理

储能过程：当储能电机14接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动，推动储能棘爪6摆动，使棘轮11转动，当棘轮11上的销与储能轴套32的板靠住以后，二者一起运动，使挂在储能轴套上32上的合闸弹簧21拉长。储能轴套32由定位销13固定，维持储能状态，同时，储能轴套32上的拐臂推动行程开关5切断储能电机14的电源，并且储能棘爪被抬起，与棘轮可靠脱离。

合闸操作过程：当机构接到合闸信号后(开关处于断开，已储能状态)，合闸电磁铁15的铁心被吸向下运动，拉动定位件13向逆时针方向转动，解除储能维持，合闸弹簧21带动储能轴套32逆时针方向转动，其凸轮压动传动轴套30，带动连板29及摇臂27运动，使摇臂27扣住半轴25，使机构处于合闸状态。此时，连锁装置28锁住定位件，使定位牛不能逆时针方向转动，达到机构联销的目的，保证了机构在合闸位置不能合闸操作。

分闸操作过程：断路器合闸后，分闸电磁铁接到信号，铁芯吸合，分闸脱扣器19中的顶杆向上运动，使脱扣轴16转动，带动顶杆18向上运动，顶动弯板26并带动半轴25向反时针方向转动。半轴25与摇臂27解扣，在分闸弹簧的作用下，断路器完成分闸操作。

根据以上小编的介绍，相信大家对真空断路器有了一个全新的了解了吧。真空断路器在真空管里可以做到自己的事情自己做，它产生的信号可以在真空管，也就是它自己的家里，很快熄灭并且不会对我们的生活产生大的危害，保护我们的生活。在遇到损坏的地方可以很快的检测出来。因为优点实在太多了，所以广泛应用于变电站中。
