555定时器引脚图介绍

导语：555定时器是一种我们常用的具有多种用途的模拟集成电路，555定时器能够产生的波形在一些家电、控制器、电子玩具等有一些应用，今天跟着小编一起去看看555定时器引脚图，并且一起了解一下555定时器吧。

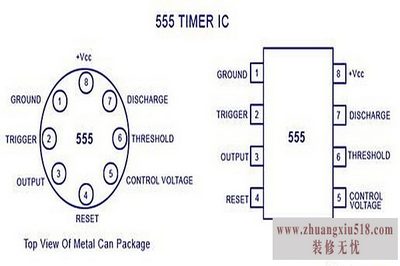

555定时器引脚图及引脚描述：555定时器中有八个脚，每个脚的电压输入端都是不一样的，要用UCC来表示，今天就从这八个脚来了解一下555定时器引脚图吧。

1脚是接地的，2脚是作为触发的输入端口，3脚是作为输出的端口，能够在输出的状态能够得以控制，3脚的输出感受器上接到信号后，会使6脚和2脚得以控制。

当2脚的触发器感受到高于A1的输入，就会归置到复位的状态。其中这八个脚中，2脚和6脚是作为互补脚，2脚对低于电压具有平起的作用，对高雅没有任何的作用，在这个时候，3脚是处于高压的电平状态;6脚是一个阈值端口，对高压平起有作用，在低压平起状态完全不起任何作用。3脚的电压很是接近电源的电压，它的输出最大的电流能够达到200mA。

4脚是复位端口，不得低于零点四伏特，2脚和6脚在任何状态都会使3脚的输出会是低电平的状态。5脚是整个定时器的控制端口，7脚是定时器的放电的端口，和3脚是处于同步的状态，特别是它们所输出的电平是一样的，但是它们之间还是有不同的，那就是7脚是没有输出的电流，因此，3脚被我们规定成为是实高(低)，而7脚被我们规定成为虚高(低)。

经过555定时器引脚图的了解，我们再一起来了解一下555定时器吧。555定时器引脚图就是一种集成电路，对555定时器的应用很是广泛：

1、555定时器应用到构成的施密特触发器上，特别是在TTL的系统接口上得以广泛应用，还有就是在整形的电路中被应用。

2、555定时器应用到构成谐振荡器，能够与组合信号结合，形成电路。

3、555定时器应用到构成的单稳态的触发器上，在一定程度上能够延时一些定时的开关等。

经过小编对555定时器引脚图和555定时器的应用介绍，大家是不是对555定时器引脚图有了个大致的了解呢，希望能够帮助到那些想了解555定时器引脚图的朋友们。
