水池泵站施工方案，施工流程与安全措施分享

04-27 10:14:52设计报价人气：6304 次

泵站的作用主要表现在供油作业、供水作业、起重作业中，是一种提供液压动力和气压动力的设备装置，配置这一过程的作业称为泵站工程。一个完整的方案应该包含水池泵站施工的标准、材料、流程、安全措施等细节，小编要为大家分享的方案是较为常用到的水池泵站施工方案，方案中主要包含了主要施工流程和安全措施操作的内容。

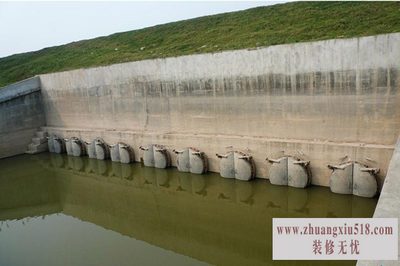

泵站施工方案

水池泵站施工方案

一、水池的施工流程：

测量放线→土方开挖→砼垫层施工→放线H→钢筋绑扎H→留置预埋件→验收→模板支设H→混凝土浇筑S→混凝土压光→混凝土养护

1.测量放线

测量仪器：全站仪、米尺

按照施工图纸，引出控制桩，利用控制桩放出基坑的轴线和边线。

2.土方开挖

由于泵房的地面是水泥浇筑地面，先用切割机按放出的线把地面切开，再有电锤把地面的混凝土破碎，清理出混凝土，有人工开挖的方式，开挖基坑。土方开挖过程中应随挖随控制开挖标高和开挖范围。土方开挖应严格按设计图纸要求进行，不得超挖。因为泵房场地狭窄，所以在开挖过程中随挖随即把土清理出现场。

3.砼垫层施工

灰土垫层施工：按施工图纸要求，土方开挖后，水池基底垫灰土，灰土厚度应不小于基底下300mm，具体要求如下：①处理范围：每边扩出基础外缘1.0m;②材料要求：石灰宜用新鲜的消石灰，并应过筛，其颗粒不得大于5mm;土料宜选用粉质粘土，不宜使用块状粘土和砂质粉土，不得含有松软杂质，并应过筛，其颗粒不得大于15mm。③灰土垫层的质量检验：采用环刀法检验时，取样点应位于每层厚度的2/3深度处，检验点数量，每层3处，取样点位置宜在各层的中间及离边缘150-300mm。要求各层灰土的压实系数不得小于0.97.灰土垫层的施工检验必须分层进行，应在每层压实系数符合设计要求后铺填上层灰土。④基坑侧向采用3:7灰土回填，压实系数不小于0.93。灰土。

灰土垫层施工完毕，经验收合格后，按设计标高，开始浇筑砼垫层。混凝土浇筑前应在现场搭设好混凝土泵送路线的溜槽，泵车到达现场后，应检查混凝土小票是否为要求的浇筑C30混凝土，泵送混凝土的出厂时间是否超过2小时，并现场实测混凝土坍落度是否满足要求，做标准试块、同条件试块做检验。浇筑混凝土时必须将混凝土振捣密实，待混凝土凝固达到一定强度后，可以进行下一步施工。

4.放线

放线：待垫层强度能保证上人时，进行钢筋铺设位置的弹线，弹线宽度为1500mm，并

弹出钢板预埋件的位置及标高线。

5.钢筋绑扎流程：根据钢筋翻样记录，铺设底层钢筋→套入梁箍筋→绑扎固定→边铺设四周钢筋边绑扎固定→铺设上层钢筋→绑扎固定→放置混凝土垫块。

进行蓄水池池底、池壁的钢筋绑扎，钢筋布置为双层双向，水平环箍采用单面焊，搭接长度不小于10d，最内、外层钢筋的保护层厚度：底板40mm，顶板30mm，池壁40mm。竖壁内外两层钢筋间在水平和竖直方向每隔600mm设置一根Ф6连系筋。钢筋遇小于300mm的孔洞处应尽量绕行，

6.留置预埋件：根据弹出的钢板预埋件的位置及标高线搁置钢板，并与钢筋单面点焊不小于10d，固定牢固。预埋铁件、爬梯选用Q235钢。外露铁件均用红丹打底，刷调和漆二度。

7.验收：钢筋绑扎完成后，进行“自检、互检、交接检”，合格后，由项目质量主管组织监理工程师到现场进行钢筋型号、绑扎间距、搭接锚固长度及间距等的验收，验收合格后方可进行下一道工序。

8.模板支设：钢筋绑扎验收合格后，方可进行模板的支设。支模采用竹胶板做面层，方木做背肋，碗扣件加顶托做支撑固定，短向截面内用同截面尺寸的钢管或Φ25的钢筋棍进行内撑，保证浇筑截面尺寸不发生偏差，板缝满足规范规定，防止产生大量漏浆从而影响混凝土的浇筑质量。

9.混凝土浇筑：混凝土浇筑前应在现场搭设好混凝土泵送路线的溜槽，泵车到达现场后，应检查混凝土小票是否为要求的浇筑C30混凝土，泵送混凝土的出厂时间是否超过2小时，并现场实测混凝土坍落度是否满足要求，做标准试块、同条件试块做检验。浇筑混凝土时必须将混凝土振捣密实，待混凝土凝固达到一定强度后，可以进行下一步施工。混泥土结构构件可采用防锈剂、环氧树脂图层钢筋或其他具有耐腐蚀性能的钢筋、采取阴极保护措施。

10.混凝土压光：混凝土在终凝前，应进行表面收光，找平，标高线复测控制，刮杠刮平。

11.混凝土养护：混凝土浇筑完成后，必须加强养护，应在12小时内加覆盖和浇水，平均气温低于5度时，不得浇水应采取保温措施，在炎热气候条件下应采取降温措施。

12.拆模后，池内须立即充水，严禁暴晒，混凝土表面应加覆盖，防止阳光暴晒或寒潮袭击，养护时间直到使用为止(避免池内充水过冬)。

13.水池抹面之前先做满水试验，充水分三次，每次充水1/3设计水深，每次充水结束稳定2天观察和测定渗漏因素，24小时渗漏率应小于2L/m2·d，根据观察到的渗漏，视具体情况修补。

14.验收：施工完成后，在自检合格的基础上，报监理进行验收，验收合格后，进行后续工作。

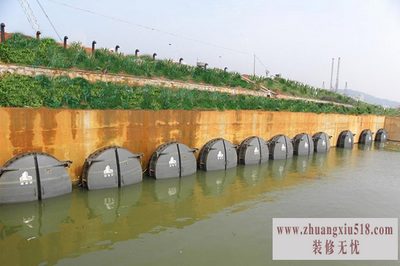

泵站施工方案

二、泵站搭建材料

泵站池壁及底板混凝土采用C30商品砼，抗渗等级为S6，封底混凝土采用C25混凝土。其他混凝土检查井采用混凝土强度等级为C20，垫层强度采用0.1米厚C10砼。

1.泵站上部结构及装修

泵站3米以下矩形柱、2.7米以下矩形梁混凝土强度均采用C25混凝土。实心砖墙墙体厚度为240mm，高3m，采用MU10多孔砖M7.5混合砂浆砌筑。块料楼地面垫层采用C15砼100厚，找平层采用20厚1：4干硬性水泥砂浆，结合层采用纯水泥浆一道，面层采用采用600*600抛光砖;内墙体抹灰底层厚度为18厚1：3石灰砂浆。

2.管道基础

钢管管道基础宜采用中粗砂或细碎石铺设，基础厚度20cm。排水管、给水管管道基础采用砂基础。

管道接口：钢管接口采用焊接;排水管接口采用承插式连接，橡胶圈密封，给水管接口采用热熔连接。

3.钢管防腐

所有钢制构件、管件在安装前或安装后，必须进行防腐处理，防腐施工前应对管构件记性预处理，清除工件内、外壁油渍、尘土、焊渣、浮锈，达到干净无污。采用喷砂除锈，其质量标准应达到St3级。防腐施工完成后应进行涂层检测及电火花试验。

(1)埋地钢管防腐

外防腐处理采用重加强级防腐。采用GZ-2型高分子防腐涂料，按四油二布防腐，即底漆一道+纤维布一道+底漆一道+纤维布一道+底漆一道+面漆一道。

(2)外露和水中部分钢管外防腐

外防腐为重加强防腐处理，采用GZ-2型高分子防腐涂料，按二布四油。

(3)管道内防腐

管道内防腐处理也采用GZ-2型高分子防腐涂料。

4.管道铺设
