射频电缆种类解析
射频电缆,想必大家对它也是非常熟悉的了,简单的来说,它就是一种用来传输电磁能量的电缆,广泛应用于无线通信与计算机、电视、广播等方面。与一般的电缆相比较,射频电缆有许多别具一格的特点,可以说功能比一般电缆的功能要强大。但是它的应用领域就没有一般电缆宽泛。射频电缆也有很多种类,大家知道它都有哪些分类吗?
按结构分类

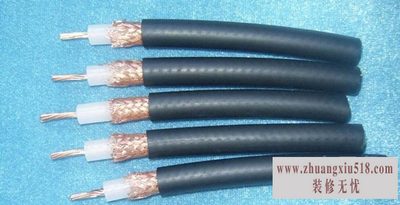

(1)同轴射频电缆
同轴射频电缆是最常用的结构型式。由于其内外导体处于同心位置,电磁能量局限在内外导体之间的介质内传播,因此具有衰减小,屏蔽性能高,使用频带宽及性能稳定等显著优点。通常用来传输500千赫到18千兆赫的射频能量。
目前,常用的射频同轴电缆有两类:50Ω和75Ω的射频同轴电缆。特性阻抗75Ω射频同轴电缆常用于CATV网,故称为CATV电缆,传输带宽可达1GHz,目前常用CATV电缆的传输带宽为750MHz。
(2)对称射频电缆
对称射频电缆回路其电磁场是开放型的,由于在高频下有辐射电磁能,因而使衰减增大,并导致屏蔽性能差,再加上大气条件的影响,通常较少采用。对称射频电缆主要用在低射频或对称馈电的情况中。
(3)螺旋射频电缆
同轴或对称电缆中的导体,有时可做成螺旋线圈状,借以增大电缆的电感,从而增大了电缆的波阻抗及延迟电磁能的传输时间,前者称为高阻电缆,后者称为延迟电缆。如果螺旋线圈沿长度方向卷绕的密度不同,则可制成变阻电缆。
按绝缘型式分类
(1)实体绝缘电缆
在这种电缆的内外导体之间全部填满实体高频电介质,大多数软同轴射频电缆都是采用这种绝缘型式。
(2)空气绝缘电缆

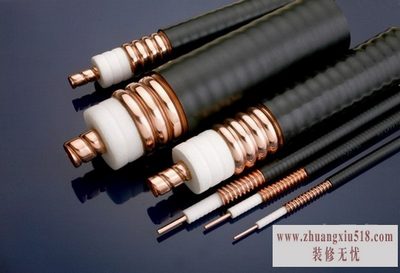

电缆的绝缘层中,除了支撑内外导体的一部分固体介质外,其余大部分体积均是空气。其结构特点是从一个导体到另一个导体可以不通过介质层。空气绝缘电缆具有很低的衰减,是超高频下常用的结构型式。
(3)半空气绝缘电缆
这种结构型式是介于上述两种之间的一种绝缘型式,其绝缘也是由空气和固体介质组合而成,但从一个导体到另一个导体需要通过固体介质层。
按绝缘材料分类
塑料绝缘电缆、橡皮绝缘电缆及无机矿物绝缘电缆。
按柔软性分类
柔软电缆、平软电缆及刚性电缆等。
按传输功率大小分类
0.5千瓦以下的低功率、0.5—5千瓦中功率、5千瓦以上的大功率电缆。
按产品用途特点分类
低衰减、低噪音、微小型及搞稳相电缆等。
射频电缆的结构有很多,根据不同的型号、不同的方式分类,可以分出很多种,以上便是我给大家归纳出来的一些种类,但也并不是最详尽的。最后还想给大家补充一点,那就是射频电缆的一些特点:射频电缆不仅可以传输频带,对外界的干扰有强大的防范功效,而且它的结构非常简单,不需要请教专业人士自己也能安装妥当。以上这些就是我要跟大家分享的所有了,希望能帮助到大家。
