热电偶工作原理 绝对值得一看

热电偶是工业上最常用的温度检测元件之一，热电偶工作原理是基于赛贝克(seeback)效应,即两种不同成分的导体两端连接成回路，如两连接端温度不同，则在回路内产生热电流的物理现象。下面为大家详细的介绍热电偶工作原理。

一、热电偶工作原理

热电偶是一种感温元件,它把温度信号转换成热电动势信号,通过电气仪表转换成被测介质的温度。热电偶测温的基本原理是两种不同成份的均质导体组成闭合回路,当两端存在温度梯度时,回路中就会有电流通过，此时两端之间就存在Seebeck电动势——热电动势，这就是所谓的塞贝克效应。两种不同成份的均质导体为热电极，温度较高的一端为工作端，温度较低的一端为自由端，自由端通常处于某个恒定的温度下。根据热电动势与温度的函数关系,制成热电偶分度表分度表是自由端温度在0℃时的条件下得到的，不同的热电偶具有不同的分度表。在热电偶回路中接入第三种金属材料时,只要该材料两个接点的温度相同,热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。因此,在热电偶测温时,可接入测量仪表,测得热电动势后,即可知道被测介质的温度。

二、热电偶优点

热电偶是工业中常用的温度测温元件，具有如下特点：

①测量精度高：热电偶与被测对象直接接触，不受中间介质的影响。

②热响应时间快：热电偶对温度变化反应灵敏。

③测量范围大：热电偶从-40~+1600℃均可连续测温。

④性能可靠，机械强度好。

⑤使用寿命长，安装方便。

三、热电偶的种类及结构

(1)热电偶的种类

热电偶有K型(镍铬-镍硅)WRN系列，N型(镍铬硅-镍硅镁)WRM系列，E型(镍铬-铜镍)WRE系列，J型(铁-铜镍)WRF系列，T型(铜-铜镍)WRC系列，S型(铂铑10-铂)WRP系列，R型(铂铑13-铂)WRQ系列，B型(铂铑30-铂铑6)WRR系列等。

(2)热电偶的结构形式：

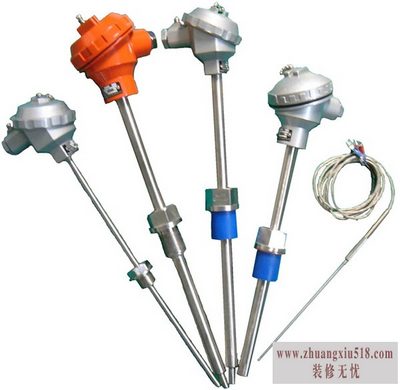

热电偶的基本结构是热电极，绝缘材料和保护管;并与显示仪表、记录仪表或计算机等配套使用。

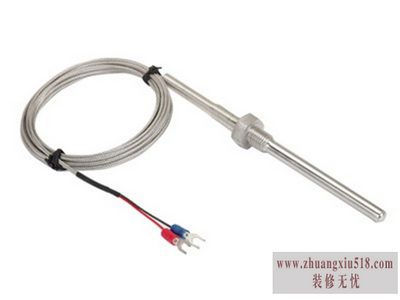

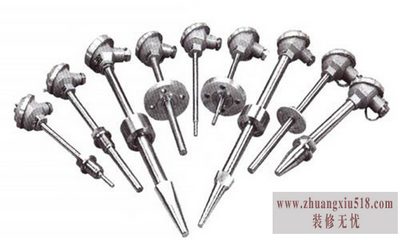

在现场使用中根据环境，被测介质等多种因素研制成适合各种环境的热电偶。热电偶简单分为装配式热电偶，铠装式热电偶和特殊形式热电偶;按使用环境细分有耐高温热电偶，耐磨热电偶，耐腐热电偶，耐高压热电偶，隔爆热电偶，铝液测温用热电偶，循环硫化床用热电偶，水泥回转窑炉用热电偶，阳极焙烧炉用热电偶，高温热风炉用热电偶，汽化炉用热电偶，渗碳炉用热电偶，高温盐浴炉用热电偶，铜、铁及钢水用热电偶，抗氧化钨铼热电偶，真空炉用热电偶，铂铑热电偶等。

以上介绍了热电偶工作原理、热电偶优点、种类及结构，希望对你能有所帮助。更多请继续关注www.zhuangxiu518.com装修网。
