弱电布线注意事项

弱电布线注意事项：

1、为避免干扰，弱电线和强电线应保持一定距离，国家标准规定，电源线及插座与电视线及插座的水平间距不应小于50厘米。

2、充分考虑潜在需求，预留插口，比如，在餐厅或者厨房也可以考虑预留电视信号插口，在卫生间或许可以预留电话线口。

3、为方便日后检查维修，尽量把家中的电话、网络等控制集中在一个方便检查的位置，从这个位置再分到各个房间，当然最好是采用我前面提到过的无线网络和无线电话的方案，就更方便了。

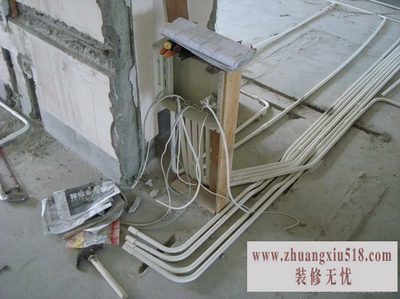

4.布放网线时尽可能与室内装修同时进行。为了防止建筑材料对网线的腐蚀，先沿墙壁开凿一约4cm左右壁槽，将网线穿入PVC管内后，埋如壁槽里，再装修好墙壁。

5.所有线缆均需用PVC管套装敷设，穿线过程中尽量避免线缆扭绞和90度的直弯。

6.网络线布放时尽量不要和交流电源线并行布放，插座与电源插座保持20cm以上的距离。以防止交流电产生的磁场干扰。

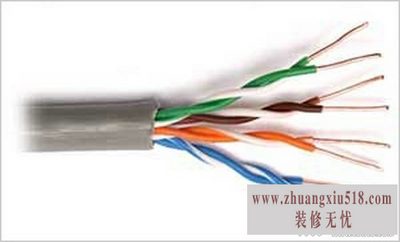

7.网络线不同于普通线缆，为保证较高的带宽，对网线的质量要求较高，需使用五类线以上，且网络线的连接必须采用专用模块和接插件作端接。

8.要求各房间的网线长度不要超过40米，中间不可接头，特别不可像电源线一样用胶布将较短的网线连接后使用。

9.进户网络线可同进户电话线一起集中布放在大厅进门入口处预埋的弱电箱内。

各位DX在装修之前对电器的摆放设计到布线的设计，可一定要看准了否则，嘿嘿······所以我们首先需要做的就是画一个居室的平面图，然后将所有计划好的信息点标识在图上，之后将需要连通的线画到图中，并粗略计算出各种线缆的长度(宁长一丈不短一寸)。物料的购买以PVC管材和各种线材为主，线材的要求：结实、质量好。网线，这个当然不用说，不管以后是否需要1000M的速度，最好购买超5类双绞线，电话线就直接用双绞线代替了。因为各种线缆要预埋在地下或墙体内长期使用，无法随意更换，因此，线缆的质量就显得尤为重要，切勿贪图一时省钱，而应从正规渠道购买线缆。切记!切记!

施工细节：

再来一个施工是应该注意的东东...好让大家能够按照这个标准来看DX们请的是否是准业人士了.这可是施工的细节哦....

1.布线前应在每根导线两端贴上写有信息点标号的标签，且必须书写端正，清晰，标签牢固，不易脱落和退迹。

2.线槽中的导线必须固定，不能有折弯，多束线时应摆放整齐，不得缠绕，导线安放时，不得用力过大，以免拉断导线。

3.导线在出管口、线槽口时，必须有保护，以免对导线造成损伤。

4.导线、管子、线槽周围在遇有明火作业(如电焊、氧割)时，应采取防火措施，以免灼伤和烧坏导线。

5.导线的两头应留有一定的余量：

(1)在插座出口处应留有0.2-0.3米的余量。

(2)在配线柜处，导线由上往下时，导线的长度应斜拉到地面的角落，导线由下往上时，应斜拉到墙顶的角落。

(3)端接超五类信息插座时，超五类线剥头露出外皮距离要尽量短，并需要顺其绞和方向多转一周，以确保端接时不破坏超五类线绞和度，以致影响其超五类传输标准。

(4)预留信息插座底插座时，在分线管入口处套上橡胶保护套或磨去接口处的快口，保证水平线引进时不被入口处的快口损伤。

网络布线注意事项：

伴随着社会日新月异地发展，各个行业、各个部门及家庭用户对信息的需求越来越大，计算机通信网络技术的发展也为实现大容量、快速度的传递提供了可能性，于是越来越多的单位和家庭用户开始考虑怎么有效布置、安装网络通信线，以便日后能方便地连接到局域网或因特网上，从而实现高速、大容量的数据、语音、图像的传输，能这样说有效进行网络布线为建筑物的通讯、计算机网络等系统构筑了强有力的基础。那么我们该怎么对建筑物或其他网络通信系统进行有效布置网络线呢，下面笔者就根据自己的一点认识，来和大家周详谈谈在网络布线时应注意的关键事项。

1、提高对网络布线重要性的认识

只有充分认识了网络布线的重要性，我们才能在实际布线的过程中，让网线布置得更系统化、规范化和合理化。对网络进行结构化、系统化布线能让单位用户和个人用户充分利用迅速发展的技术，这些技术能对任一设备里的所有系统，产生实质性的影响。对网络线进行系统化布置时，由于采用共用标准互边系统的因素，这样就能非常方便、快捷地对通信设备进行安装、调试、更换和维修，从而使用户对这方面的投资能获得比较最佳的效率回报。通过对网线进行系统布置，不仅能够确保网络的灵活扩展性及日后的可升级性，而且还能把以后所面临的系统维护工作量及系统维护所需要的费用，都尽可能地控制在最低限度。对网络线进行系统布置其实也能看成是为整个网络通信系统构筑一个工程性能良好的平台，利用这个平台整个建筑或整个通信系统的网络通信就具有非常大的灵活性和通用性，同时又有非常好的性能价格比，例如根据笔者布线的经验统计，对整个楼层或整个建筑进行系统布线能使网络通信的维护人员降低到原来的一半。由于系统化、结构化网络布线系统是个有多元化功能的星形物理结构，他能适用于不同拓朴结构的网络系统。只需在适当的节点上，进行一些配线上的变更，不需移动线缆和设备。因此一旦网络系统发生改动的时候，对网线进行合理化布置更能体现其自身的优势。

2、布线所需的网络产品应是同一厂家的

由于布线所用到的网络产品，例如普通5类双绞线或是水晶头等都是传输的微弱信号，稍有不慎都有可能影响网络通信的整体性能。目前市场上各种各样性能的网络产品比较多，有的厂家生产的网络线质量可能比较好，有的厂家可能生产的水晶头使用效果比较明显，也有的厂家生产出来的网络接口模块的性价比是最高的，为了能将这些产品的所有好处都集中起来，不少布线者常常简单认为，如果把这些网络产品组合起来对一个系统进行布线，可能会使网络通信的信号衰减幅度达到最小，从而能达到最佳通信效果。其实这样的认识是不正确的，一旦把这些不同厂家生产的高性能产品综合在一个系统中使用时，不仅不能达到我们所想象那样的通信效果，反而通信效果会变得更差。因为不同厂家的网络产品其内部材料的阻抗是不相同的，阻抗中的细微差别都可能对高速通信网络的信号衰减产生非常大的影响，从而影响整个网络通信系统的通信质量。也许有人说，他们在布线时就是使用的不同厂家的网络产品，好象速度并没有什么明显降低吗?其实，一个系统使用不同的网络产品，对10M以下的网络交换速度的影响确实非常小，有时就不能通过手工的方式来比较出来，但如果100M或更高速的网络系统使用不同的网络产品来布线的话，网络最终的交换速度就将会有明显的变化。所以笔者建议无论是对哪个网络系统进行布线时，我们最佳都采用同一个厂家生产的网络产品，这样的话更有可能获得该厂家提供给我们的15年左右的通信质量确保。

3、布线前要合理规划设计

由于布线要考虑到整体性和系统性，因此这就需求我们在布线之前，应该小心谨慎、认认真真，做充分地调查研究，收集相关的布线资料，例如需要布线的建筑物的设计图纸、布线需要考虑的事项及细节等，同时应该综合考虑到布线的施工进度、应用需求及经济条件等方面的内容。要是建筑物还在建筑之中时就进行布线的话，布线时就要根据建筑物的建筑设计需求、建筑物对布线、走线的具体需求来进行实施了，比方说提出上下楼层间走线的通道规格、预埋一些管道等等。这些需求能在建筑物的设计图中体现出来，以便在施工的同时就把一些布线在前期工程完成，免除许多后期施工的弊端，减少重复劳动，提高工作效率，做到合理易行。如果是在已建好的建筑物基础上和室内装潢工程同步进行综合布线的话，就应该根据实际观察分析并掌控现有建筑物的资料及装潢设计情况进行综合布线。

4、不要将网络线一线两用
