带开关插座接线图 简单几招就能看懂

　　在装修过程中，免不了要给带开关的插座进行接线，如果您是亲自动手安装开关盒的话，很多的细节和注意事项必须提前知晓，最好对照带开关插座接线图，不要出现接错线或漏接线的情况。接下来就根据带开关插座接线图的步骤，为大家介绍接线方法。

　　第一、开关插座安装

　　开关插座的安装必须在木工、油漆工完工之后进行，首先要将开关插座底盒中的灰尘、杂质等清理干净，以免影响电路工作。

　　第二、电源线处理

　　将盒内甩出的导线预留出一段，以备以后维修时使用，然后开始削线芯，注意不要碰伤线芯，接着将导线按照顺时针方向缠绕在带开关插座对应的接线柱上，并旋紧压头，注意应保证线芯不外露。

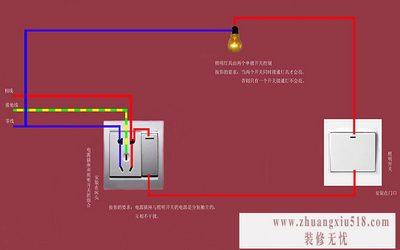

　　第三、带开关插座三线接线方法

　　火线、零线和地线需要正确连接插座的接口。火线应接入开关2个孔中的一个，在另一个孔中留出绝缘线接入下面的插座3个孔中的L孔内过行对接。零线接入插座3个孔中的N孔内。地线接入插座3个孔中的E孔内。如果错接零线与地线，使用电器时会出现黑灯、开关跳闸等情况。

　　第四、开关插座固定

　　将底盒子留出的导线从塑料台的出线孔中穿出，然后将塑料台紧贴于墙面，用螺丝将其固定在底盒子上。固定好以后，将各自的位置从开关插座的线孔中穿出来，并将导线压紧。

　　第五、带开关插座面板固定

　　将带开关插座紧贴于塑料台上，摆正方向位置，然后使用工具将螺丝固定住，盖上装饰板即可。

　　以上便是有关带开关插座的接线方法，各位业主在动手安装开关插座时，别忘了认真对照开关插座接线图，保证三线都能正确对接。
