单模光纤传输距离 详解单模和多模光纤的极限传输距离

我们都知道按光在光纤中的传输模式可分为：单模光纤和多模光纤两种模式。虽然两者只有一字之差，但两者的区别是蛮大的，首先就表现在传输距离上，那么在实际运用中，谁可以用作长途运输，哪个又是在局域网内运用呢。下面我们就来好好的了解下光纤的传输距离。

光纤传输距离计算：

光纤衰减系数

850nm多模=3dB/km

1300nm多模=1dB/km

1300nm单模=.3dB/km

1550nm单模=.2dB/km

光缆节点5公里一个节点

多模=.03dB/节点单模=.06dB/节点

光纤接头+2dB(1dB/接头)光纤余量+2dB

单模光纤最大传输距离受带宽影响。

多模光纤1550nm波长传输超过4公里后最大传输距离受色散影响。

单模光纤传输距离远远大于多模光纤

光纤采用高纯度的石英玻璃材料，在光波长为1550nm附近衰减达到最小(接近理论极限0.2dB/Km)。

只有驻波才能在光纤中稳定存在并且传输。驻波是激光在光纤中经过多次反射和干涉的结果，是离散的。

单模激光传输时只有一个光斑(主模)，而多模激光传输时有多个光斑。

单模光纤只传输主模，即光线只沿着光纤的轴心传输，完全避免了色散和光能量的浪费。而且单模一般用波长为1310nm或1550nm的激光，接近石英的最小衰减波长1550nm。

多模光纤传输主模或多个其它模，光线会沿着光纤的边缘壁不断反射，有许多的色散和光能量的浪费。而且多模一般用波长为850nm或1310nm的激光。实际上大多采用850nm波长，远离石英的最小衰减波长1550nm。

光纤按照直径分为：

50/125um：缓变型多模光纤。(其中50表示光纤的光芯直径，125表示光纤代玻璃包层的直径。)

62.5/125um：缓变型多模光纤。(其中62.5表示光纤的光芯直径，125表示光纤代玻璃包层的直径。)

8.3/125um：缓变型单模光纤。(其中8.3表示光纤的光芯直径，125表示光纤代玻璃包层的直径。)

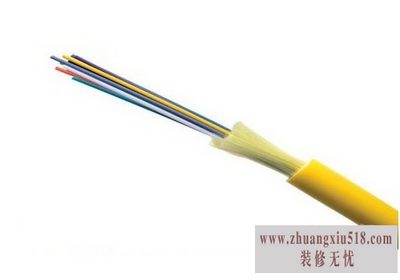

单模光纤的外套颜色一般为黄色(黄色)。多模光纤的外套颜色一般为红色(红色)。单模光纤的价格与多模光纤的价格几乎是一样的。单模传输距离50Km—100Km，而多模只有2—4Km。

单模光纤转换器必须配单模光纤。多模光纤转换器必须配多模光纤。

单模光纤逐步取代多模光纤通信是RS-232/RS-485的光纤通信的发展趋势。选用多模光纤转换器一般是在距离比较近，同时希望价格比较低的情况下。
