显示器电路图分析和介绍

显示器是最基本的一个输出设备，使用显示器是能够通过最基本的方式更方便的去观察字符的显示和图像的信息，在计算机上面处理的方式是并行数字信号，而且显示器处理的是串行模拟信号，所以通过显示卡上面将收到的数字信号进行处理，形成TTL电平信号或者是模拟信号，显示系统也包括显示卡和显示器。

关于显示器电路图的构成的了解对于维修和修复有很大的帮助，而且关于显示器电路图的了解也能够明确关于显示器电路图的组成信息，对于显示器的功能也能够进行全面的渗透。

显示器电路图的组成

首先显示器电路图的组成是有图像高中频电路，还有色度电路，以及亮度电路，同步分离电路，还有行扫描电路，场扫描电路，电源电路和显像管以及一血附属电路等组成的。其中图像高中频电路的组成中，涉及到的部分有高频头还有中频放大器，视频检波器。而伴音电路中涉及到的组成有伴音中放，鉴频器，还有地方放大器，而行扫描电路管理的是鉴相器和行振荡器还有行激励，行输出以及中高压电路，而场扫描电路支配的是场振荡器，还有锯齿波形成电路，以及场激励和场输出。

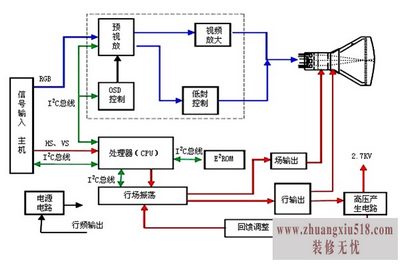

在简单点来说，从管理层次方面，显示器电路图主要有电源电路还有系统共治电路，以及行和场扫描电路，视频的RGB模拟三基色信号线路共同组成。

显示器电路图电路介绍

首先来说一下关于显示器电路图中最主要的电源电路，首先电源电路的组成是由主电源也就是一次电源，还有行输出电源和节能电路共同组成的。主电源和开关电源的原理是非常的类似的，主要的是工作是为了进行显示器的整机电路的电源电压的提供。

行扫描电路会因为多频数控彩显的行振荡频率的变化从而产生变化，并且在行扫描电路中还有自动S校正电容切换电路，以及逆程电容切换电路和自动行线性电感调整电路等等共同组成。

关于显示器电路图是很复杂的，不同的电路管理的有不同的显示设备，而显示器电路图的组成从主电路到副电路一直到行扫描电路和场扫描电路，缺一不可，并且在维修中要充分的了解什么电路要管理什么设备，维修起来才会得心应手。
