抽水马桶结构图及工作原理

【导读】对于住楼房的人来说，每家每户都会有抽水马桶，但对于抽水马桶结构类型可能就不是很清楚了。马桶对于我们来说是一个很不错的发明，给居住楼房的居民带来了很大的方便。对于装修楼房，抽水马桶也是家装卫浴产品的重点。市面上出售的也大多是抽水马桶，那么这个抽水马桶结构图是怎样的?工作原理是怎样的呢?

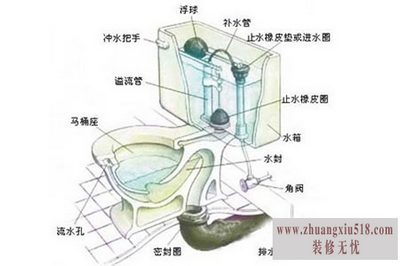

抽水马桶的结构图

抽水马桶一般的分为老式抽水马桶和新式抽水马桶，相比新式抽水马桶老式的在结构式还是比较的简单。老式的抽水马桶主要组成部分是由进水管、出水管、水塞、渗水管、浮球、杠杆、放水旋钮等。老式的在放水的时候，是利用了杠杆的原理通过扳动旋钮将水塞拉起放水。水箱满了，水塞就会落下堵住水口。

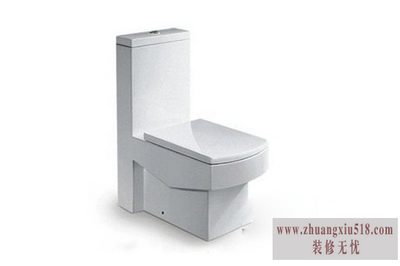

新式抽水马桶是在老式抽水马桶改进的，主要的优点是省水、结构简单、降低成本。新式抽水马桶在机构上比老式的相对复杂一些，但是功能上有很大的改变。新式抽水马桶可以防止溅出水，有双按钮开关，小点的开关是应用小号大点的开关是用于上大号的。既节约了水也节约了成本。这种防止溅水的抽水马桶是由双层底蓄水桶和马桶两部分组成的。在这个结构中主要是能够改变水位，使用中不容易溅水。

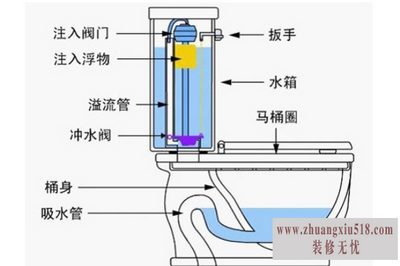

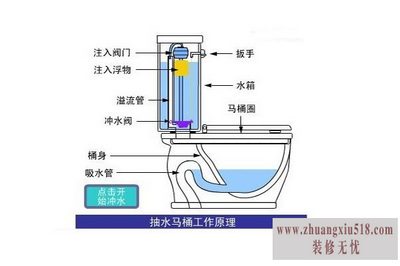

抽水马桶的工作原理

抽水马桶的工作原理得围绕着马桶的组成部分来讲，比如当我们方便完之后，会按下水箱上面的那个放水按钮，按下按钮的同时按钮会通过杠杆的原理把水塞拉起来。水箱里面的水回放出来，冲下污物水箱里面的水放干净以后，水塞会自己落下来堵住了流水口。之后浮球跟着水箱里面的水面下降带动着杠杆把水管的水塞拉开把水放进水箱里面，以方便下一次的使用。抽水马桶中的抽水式下面管子的s弯，就是坐便器下面的那个弯，排箱排水冲污物时，水箱里面的水冲出来超过这个s弯时就产生了虹吸原理，把脏水和污水一块冲走了。一直到s弯剩下少量的水时，就停止了冲水，留下少许的水成了水封。

以上就是抽水马桶机构图以及工作原理的基本介绍，是不是觉得抽水式马桶结构不是那么的难理解吧。相信您在看过以上的介绍之后对于以后购买马桶或者使用马桶时有用处。
