红外灯电路是怎样的呢？快来看看吧！

红外灯其实是夜视监控红外灯的简称，是配合监控摄像机，在夜间采集图像的补光器具。通过这种工具，我们在夜间便也能看清监控下的任务物品，以防止让夜间作案的坏人逍遥法外，大家应该都不陌生。红外灯发出的光是不可见光，具有隐蔽、节能的特点，近10年来在监控领域得到广泛的运用，所以说，它的作用不可小觑!那么，红外灯的电路又是怎样的呢?

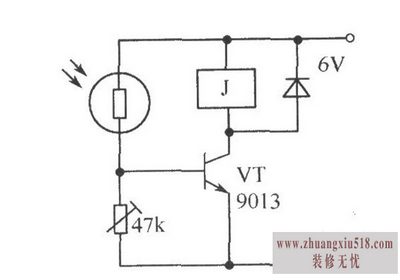

红外灯板的电路开关是一个简单的光控开关，这种光控电路并不复杂，它主要通过光敏电阻的阻值变化来控制电路开启与闭合。光敏电阻使用一种特殊的光敏材料制成，这种电阻对光线特别敏感，没有光线照射时，它的阻值很小，当光线照射过来时，它的阻值会迅速增大，使电流顺利通过并点亮LED红外灯。

需要注意的是，使用在红外灯板上的光控开关(光敏电阻)有多种类型，不同类型的光敏电阻对光线的敏感程度不一样。如果你希望红外灯板在傍晚亮的早一些，就可以选用灵敏度低的光敏电阻，反之，则使用高灵敏光敏电阻。

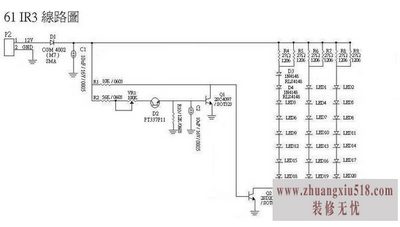

当有光线进入光敏电阻时，其内部电阻阻值会迅速减小到几十K,电路左边的基极电压被拉低而截停，右边的基极电压因升高而截停，这时红外灯板就熄灭了。当光敏电阻表面没有光线时，其内部阻值会恢复到几M,电路左边的基极电压因升高而通电，右边的基极电压因降低而饱和通电，即LED红外灯正常通电工作。

红外灯遥控开关由热释电红外传感器作为人体接近感却器件，使灯控器可实现"人来灯亮，人走灯灭"的功能，特别适用于宾馆、办公、居民住宅楼楼道及家庭使用。

红外灯遥控开关主要由热释电红外传感器、红外线处理集成电路S-01、控制电路及电源等组成。集成电路IC1内部包括放大器、比较器、状态控制器以及延时器等。在IC1外部连接的R2、RP3及R3是专为白天自动关灯而设置的调节装置。R3为一光敏电阻，它的阻值随光照而改变，白天己的阻值在几百欧至几千欧之间，夜晚将增大到1MΩ以上。调节RP1阻值的大小，可以在夜幕降临时使lC1的②脚输出高电平，而在天亮后输出低电平。电路中的R6-R9是为确定IC1内部放大器的增益而设置的。除此之外，IC1外接的R11、C10为延时网络，延时为1分钟。

看过了红外灯电路，想必大家应该都有了一定的了解。既然红外灯功能那么强大，相信大家都会为自己添置吧!在家里防止小偷入窃，将小偷绳之以法;在家外节约用电省时省力，并无开关的安置便能实现灯的亮与灭!小编提供的资料并不全面，所以说对红外灯电路有兴趣或者对红外灯电路有所依研究的小伙伴，赶快关注我们www.zhuangxiu518.com了解更多资讯!
