高低压开关柜设计标准的相关介绍

高低压开关柜是在高科技的催化下产生的，它的结构较为复杂，而且科技含量高，它也有它的神奇之处呢!今天小编就带你一起去深入的了解一下高低压开关柜的设计吧!

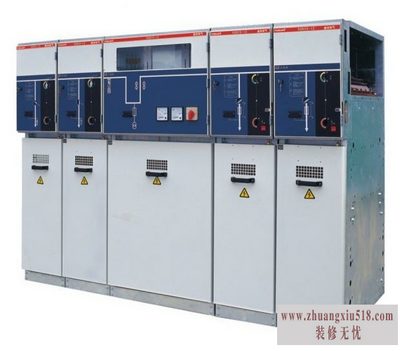

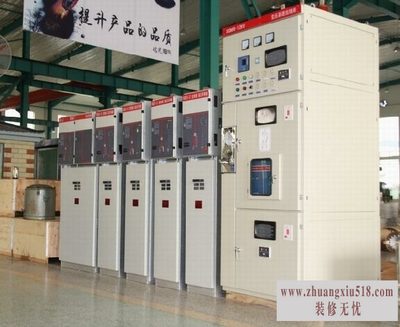

1.高低压开关柜的结构布置设计标准

我们先来看看高低压开关柜的结构布置吧!高低压开关柜有五个小室，这五个小室分别是：断路器室、母线室、小母线室、电缆室和仪表室。母线室是主母线贯通的地方，需要母线的大小和强度满足母线动、热稳定值。小母线室里需要安装有控制、合闸、电压和照明等。电缆室里一般要有电流互感器、零序互感器、接地开关和避雷器等，有时候在一些需要的情况下还需要有电压互感器和变压器等。仪表室要求它的内部得全是二次元元件，并且要通过二次元线来将这些元件全部的联系起来，以此来实现开关柜的控制和保护、传输信号等功能。

2.高低压开关柜的连锁装置

在高低压开关柜的设计中，高低压开关柜的连锁装置是不可少的。因为，高低压开关柜的连锁装置会直接关系到设备和在场人员的安全，而高低压开关柜连锁装置的“五防”技术会使产品的安全可靠性大大的加强，从而也在一定程度上保护了人员的安全。举一些例子吧!高低压开关柜的连锁装置可以有效的防止误分、误合的断路器，最主要的是可以防止一些操作人员认错了开关柜的柜号，因为它可以给操作人员以一定的提示。所以说高低压开关柜的连锁装置在其设计标准中是不可或缺的。

3.一次元器件的设计标准

一次元器件主要包括开关柜主母线、开关柜分主母线、中压开关柜、高压真空断路器、电压互感器、零序电流互感器、过电压保护器、开关柜接地开关和电流互感器。对主母线规格的选择就是必须要满足母线额定电流的要求，与要求的额定电流值相吻合，并且要有一定的余量。要求电压互感器的二次回路必须接地，这样就可以有效地保护人员和设备的安全了。对于高压电流互感器，就要求它的二次绕组要有一点接地，这样就可以在一些危险情况发生时保护人员和二次设备的安全了。

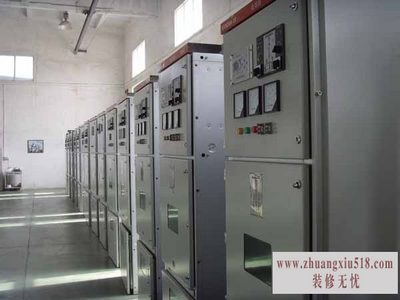

4.二次元器件的布置和接线

我们这里的二次元器件的布置和接线包括开关柜仪表室面板布置和开关柜内二次端子排。对于开关柜仪表室面板布置的要求是：它的监视、观察、操作和调试要很方便，并且在外观上要求整齐美观，面板上的设备之间的距离要满足设备的安装和接线的要求。二次端子排要按照一定的排列顺序，它的顺序是：电流回路、电压回路、控制回路、信号回路、辅助回路。在高低压开关柜的设计中，二次端子排必须要按照以上的顺序才能保证设备的正常运行。

通过对高低压开关柜设计的了解，我们可以看出，它的设计要求比较高，技术能力要求也比较高，而且，在我们不了解的精密设计中更是会让我们感到深奥呢!
