通电延时继电器接线图及相关介绍

导语：生活中大家对通电延时继电器的了解肯定不会太多，如果不是专业人士，恐怕对它的认识更是少之又少了。通电延时继电器有着它独特的作用和功能，下面就让我们随小编一起来学习一下有关通电延时继电器的相关知识和通电延时继电器的接线图的相关介绍。

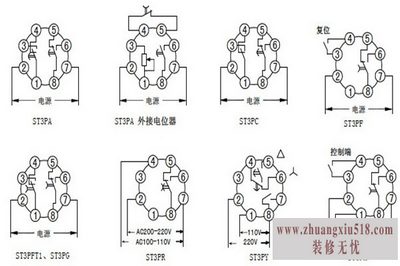

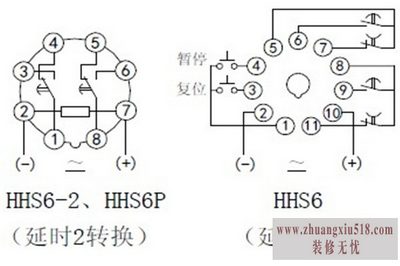

通电延时继电器接线图介绍

一般来说通电延时继电器的接线图中，电源的输入脚是2、7两个脚，1、8是接点的公共脚，1、3、4是一组接点，5、6、8为另一组接点，接点的常闭点是4和5。换句话说就是当电路在没有通电的情况下，5和8,1和4是接通的，在接通电源孩子后，过一会接点会转到1和3，6和8接通。就这样二者在接通和不接通电源的情况下，接点不同的转化。

通电延时继电器介绍

1、简介。通电延时继电器顾名思义就是用来延长时间的，它通过对时间的延续来使它所控制的元件得到时间的延续，通电延时继电器具有很多的优点：使用功耗比较小、延长时间十分准确、延时范围计较宽广等等。

2、技术要求。

1)延时的准确度。继电器延时整定值的平均误差是不会大于整定值的0.1%+3ms。延时一致性。

2)继电器的返回时间。在切断电源之后，继电器的出口处点会返回到它原来的最初的位置，那么这个返回的时间是要小于25ms的。

3)工作电压：通电延时继电器工作时候的电压应该在额定电压的70%以下，这样的话继电器才可以可靠地进行正常工作。

4)通电延时继电器在工作中的功率消耗要在2.5w以下。

5)继电器在通电之后的返回电压应不小于额定电压的10%，这样的话继电器的触点才可以可靠的返回至它原来的位置。

经过小编的介绍，大家对通电延时继电器的了解是不是又更进一步了呢，通电延时继电器的接线图有着其一定的要求，通电延时继电器也有着自己的特点和技术上的一些要求。当然小编在这里介绍的也只是有关通电延时继电器的一部分内容和知识，大家如果有兴趣可以再去查找更多的资料进行了解和学习。
