背光板维修步骤详解

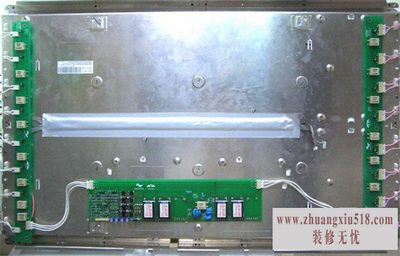

背光板是用来确保液晶显示屏背后发出光亮的光源装置，液晶显示装置本身是透明的且不会发光，所以需要背光板来辅助。背光板的亮度、均匀度等一些指标对液晶显示屏的相关性能有着直接的影响。在液晶电视中，电源和背光板发生故障的几率是非常高的，且大多数故障均能进行元件级维修，接下来小编为大家分享背光板维修步骤大全。

背光板维修步骤

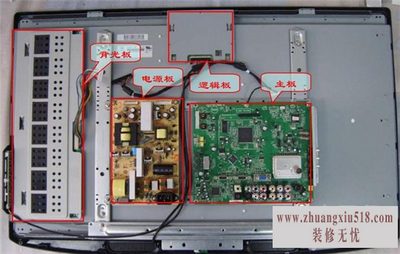

接机后，先看待机指示灯亮否，如不亮可能故障在电源板，再看能否开机，不能开机，电源和主板都可能有故障，需开盖检查。能开机，背光一亮就灭，问题可能在背光板或电源板。有背光、有伴音，图像不正常，故障大多和电源、背光无关。只有大致估计故障范围后，再开盖检查。

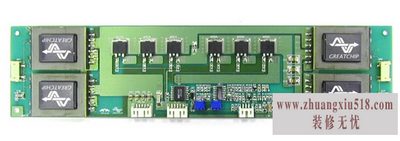

1、检修背光板时要掌握背光灯管的特性、点亮原理和背光板的组成、工作原理。虽然背光板的外形、元件型号组成各不相同，但基本原理是一样的，只要具备了理论基础，就可以分析故障，背光板的故障种类很少也就3-4种，背光板的高压输出及功率放大电路原理简单，多采用全桥/半桥驱动，一般采用MOS管或功率模块。

2、背光板的检修首先要确保电源部分工作正常。即待机电源3.3V或5V，12V,24V，PFC电路工作正常，才可以检修背光系统的检修

3、检修时可以去掉电源板到主板的排线，把待机电压5V分别与STB(待机控制)BRI(调光)和BL-ON(背光控制)3个脚连接在一起正常时背光板应该是能正常点亮的，这一步可以判断是主板问题还是电源板的问题。

4、如果背光灯管依然一下不亮说明没有脉冲信号加到背光逆变器上。我们检修背光电路时可以把背光系统看作成一个行扫电路来检修

5、背光控制芯片有一个特性，在芯片刚上电时2秒钟左右是不受任何反馈引脚控制保护的，是有输出脉冲的，在启动后得到其检测引脚的正常反馈信号后才会进入正常的工作状态。如果在启动后没有得到反馈信号或是不正常的反馈信号，芯片就会进入保护状态停止输出激励信号。

6、利用此特性首先在上电时现检测背光控制IC的脉冲输出脚在上电时有无电压输出，有条件的可以用示波器测该脉冲输出脚的信号波形，也可以用万用表的交流电压档测有无脉冲输出。

我们根据此处的电压值判断故障点是在以背光控制芯片为核心的电路还是在后级电路。(需注意芯片保护后需断电后再启动后才会有2秒钟左右的输出)

7、如果有信号输出，可以判断故障在后级驱动部分。

否则故障在背光芯片控制部分。

我们可以测量其后级的激励变压器输出端是否有交流激励信号输出(因为背光电路的工作频率在56KHZ左右超出了我们普通万用表的频率响应所以没有准确的电压值，数字表一般为~30伏左右，机械表在~10伏左右。需强调一点不管电压值为多少2个绕组获得电压值肯定一样，否则就是有问题。

8、当其激励变压器输出脉冲正常后我们就继续向后级一步一步的测量直到找到脉冲的短路点。

上述检修过程就是检修背光电路开机后一下不亮的一个快速有效的检修方法。

以上就是小编为大家总结的背光板维修方法，希望能帮到大家，在这里，小编还是提醒大家，如果真的不懂电路、不熟悉电视机内部构造的童鞋还是不要轻易拆卸维修了，免得引起更多故障。
