图解四种压力继电器结构

导语：错中复杂的压力继电器结构，非工科生的人很难了解其内部结构，甚至根本连压力继电器这个是什么东西都不知道，其实压力继电器虽然我们接触的并不多，但是很多地方是需要它的存在的，压力继电器也有很多型号，不同型号的压力继电器作用都不同，并且其内部结构也会存在着很大的差别，下面我们来讲解一些不同压力继电器结构及作用的差别。

膜片式压力继电器：

当进口的压力达到弹簧的调定值时，膜片在液压力的作用下产生中凸变形，使柱塞向上移动。柱塞上的圆锥面使钢球和作径向运动，钢球推动杠杆绕销轴逆时针偏转，致使其端部压下微动开关，发出电信号，接通或断开某一电路。当进口压力因漏油或其他原因下降到一定值时，弹簧使柱塞下移，钢球和又回落入柱塞的锥面槽内，微动开关复位，切断电信号，并将杠杆推回，断开或接通电路。

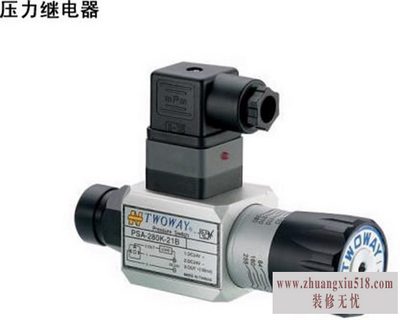

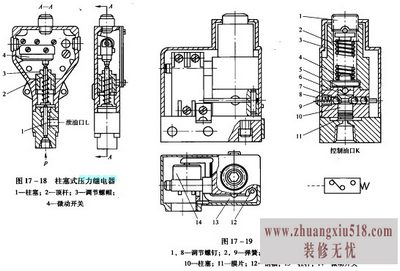

单柱塞式压力继电器

控制口p和液压系统相连，当系统压力上升到压力继电器调定值时，作用于柱塞5上的液压力克服弹簧力，顶杆上推，使微动开关的触点接通或断开;当系统压力下降低于调定值时，在弹簧力的作用下，顶杆和柱塞下移复位，微动开关恢复到原始位置。

柱塞式压力继电器工作可靠，寿命长，成本低。由于其容积变化较大，故不易受压力波动的影响。但由于弹簧刚度较大，所以重复精度较低，误差为调定压力的1.5-2.5。此外，开启压力与闭合压力的差值较大

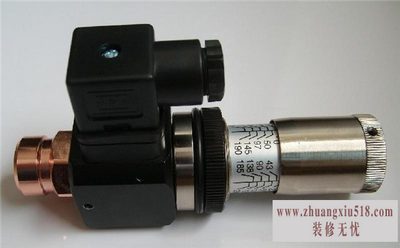

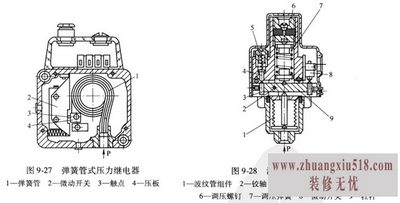

弹簧管式压力继电器

由壳体盒盖、感压元件、压力开关和接线盒组成。其特征在于所述的感压元件是金属管制的多圈螺旋弹簧管，弹簧管两端分别与进油接头和封口塞先以螺纹连接再焊接，进油接头固定在壳体上，封口塞上固定有可调触板，触板与压力开关的触头对正，压力开关固定在弹性开关夹上，开关夹一端固定在壳体上，触板与压力开关的触头的距离由压力调节机构调节。

波纹管式压力继电器

主要由低压波纹管、高7低压顼力棒、碟形资片、压差调节盘、复位弹簧、压力调节盘、传动杆和徹动开关等部件组成。高、低压制冷剂蒸气通过连接竹作用到压力继电器的商、低压波纹上，使之产生变形，再通过复位弹簧和传动杆使微动开关接通或断开，以控制压缩机的停止与运转，其中，压力调节盘可以调节复位弹簧的弹力，而压差调节盘则可调节微动开关断开与闭合时压力差。

各位看官，不知看完四种压力继电器你晕了没呢?聪慧如你，即便晕乎晕乎的，也定是了解不少相关知识。求知的过程本身就是痛并快乐着的，会主动了解知识的人，一定能收获良多。人不能停下求知的欲望，活到老学到老，多涉猎一些其他不知道的知识可以开阔人们的视野，只要你能收获些许，那小编的目的就达到啦。
