让小编来教你旋转开关接线的方法
只要是有电器的地方就有插座,就像电器一样,只要是有灯的地方就有开关,而我们所知的开关又分许多种,比如,控制开关,转换开关以及接下来小编要介绍的旋转开关等等……许多人在家都是会选择自己接线,也有些人怕吃亏,会提前了解有关接线的知识,确保别人帮忙接线时的安全。为了让大家有所了解,小编来说说这个内容——旋转开关接线。
![旋转开关接线](/zx518-zxzs/UploadPic/2016-4a/201643184838789.png)
1)万能转换开关的手柄操作位置是以角度表示的。不同型号的万能转换开关的手柄有不同万能转换开关的触点,电路图中的图形符号如图a所示。但由于其触点的分合状态与操作手柄的位置有关,所以,除在电路图中画出触点图形符号外,还应画出操作手柄与触点分合状态的关系。图b中当万能转换开关打向左45°时,触点1-2、3-4、5-6闭合,触点7-8打开;打向0°时,只有触点5-6闭合,右45°时,触点7-8闭合,其余打开。
2)万能转换开关没有固定的接线图,一般万能转换开关由多对触头组成,当转换手柄旋转到不同的位置就有不同的触头闭合、断开。

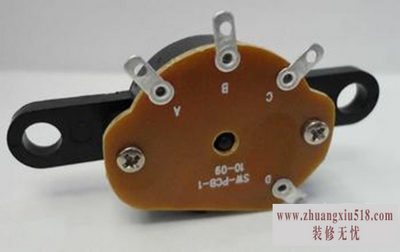

![旋转开关接线](/zx518-zxzs/UploadPic/2016-4a/201643184838383.jpg)
3)LW5D-16正泰电压转换开关一共有12个触点,面对开关正面,把开关分为上下左右四个w位置。面板指示上为0,即空挡,左为AC,右为AB,下为BC相。
面板后是接线端子。也分为上下左右。先说左右。
左边6个端子上与下出厂时已经连接,从前到后,分别是上1下3为第一组,做A相,上5下7为第2组,做B相,上9下11为第3组,做C相。三个电压线顺序第一组接点接A,第二组接点接B,第三组接C。即.1.3,5.7,9.11接ABC三相。
右边6个端子上下分开,但前后端子上与下分别已经连接。即2、6、10是右边上面第一组接点4、8、12是下面第二组接点。即2.6.10与4.8.12接电压表。这两组接点分别是接电压接电压的两根线电压表过来的两根可以任意接这两点,这两点没有顺序之分。
当开关手柄转到指示0时,所有端子都处于开路状态,没有触点接通,ABC三相电分别接在AB相,左边前面首排A相端子上面的1端点与右边前面首排端子上面的2点接触,即1、3端与2、6、10端相通,同时,左边第2排即B相端子的下点7与右边的同样排的下点8联通,即5、7与4、8、12联通,从2、6、10端与4、8、12端各引出导线接到电压表的两个端子,就形成一个线电压回路了。

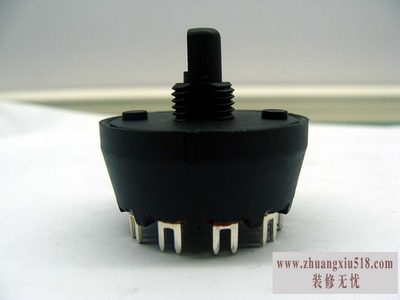

![旋转开关接线](/zx518-zxzs/UploadPic/2016-4a/201643184838833.jpg)
3)三相电中电压表的接线:
口诀:132648通,28接表在当中,357接相线。
解释:1和3连通,2和6连通,4和8连通,表接在2和8上,357分别接相线ABC。

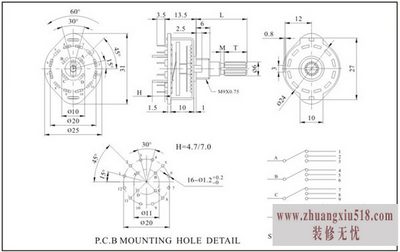

![旋转开关接线](/zx518-zxzs/UploadPic/2016-4a/201643184839669.jpg)
好了,小编有关旋转开关接线的资料整理就到这里了。相信通过对小编整理的详细讯息的了解,大家应该都会有不一样的收获及想法。手中有旋转开关不会接线的小伙伴,看了以上信息,想必定会自己动手成功操作了吧。当然啦,小编采集的资料并不完善,如果还有不会接线或者未能接线成功的小伙伴,可以继续关注我们——www.zhuangxiu518.com,了解更多资料哦!
