电缆防水接头标准及相关的尺寸

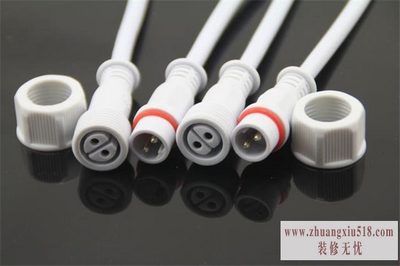

考虑到工作的环境，比如比较潮湿的地方，或者直接在水下的一些线路，然而为了在这些环境下线路进行连接处理，这时就需要使用防水接头进行连接。既然需要有防水方面的保障，因此在这方面的标准会非常的高，需要有很好的密封特点，安全可靠。像电缆经常埋在泥土里，或者会经受风吹雨淋，因此在一些接头处就需要使用这样的防水接头。这里小编就带领你了解一下防水接头的一些标准。

防水接头在固体的防护上分为七个个等级，在水的防护上分为九个等级。固体防护的标准，分为0到6七个等级，0级就是没有任何防护的等级，1级是可以防护50mm以上的固体侵入到接头内部，2级是12.5mm以上的固体，3级是2.5mm以上的固体，4级是大于1.0mm的固体，5级是防护粉尘类大小的固体侵入，而6级就是达到密封状态，完全防护。

水的防护等级与固体的类似，0级就是没有任何防护，1到7级就是不会有太大影响或是在一段时间内在水中不会有影响，8级就是完全防水密闭。

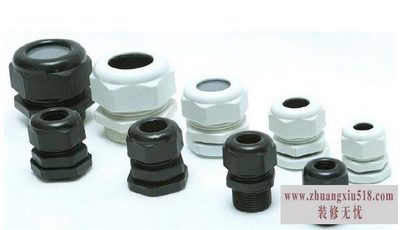

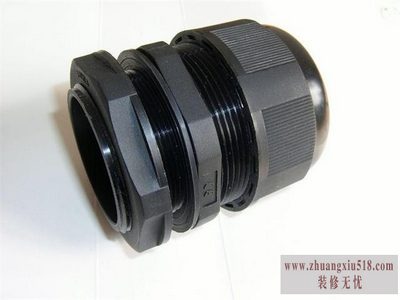

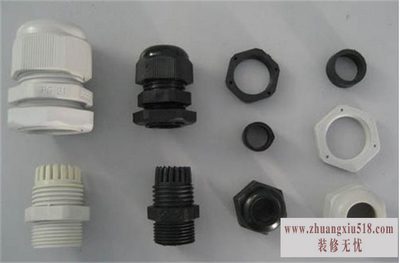

对于电缆防水接头的一些规格尺寸

产品型号PG7，螺纹规格PG7，使用电缆3-6.5mm，螺纹外径12.5mm，螺纹长度9mm，扳手直径18/16。产品型号PG7，螺纹规格PG7，使用电缆2-5mm，螺纹外径12.5mm，螺纹长度9mm，扳手直径18/16。

产品型号PG9，螺纹规格PG9，使用电缆4-8mm，螺纹外径15.2mm，螺纹长度9mm，扳手直径22/19。产品型号PG9，螺纹规格PG9，使用电缆2-6mm，螺纹外径15.2mm，螺纹长度9mm，扳手直径22/19。

产品型号PG11，螺纹规格PG11，使用电缆5-10mm，螺纹外径18.6mm，螺纹长度9mm，扳手直径24/22。产品型号PG11，螺纹规格PG11，使用电缆3-7mm，螺纹外径18.6mm，螺纹长度9mm，扳手直径24/22。

产品型号PG13.5，螺纹规格PG13.5，使用电缆6-11mm，螺纹外径20.4mm，螺纹长度10mm，扳手直径27/24。产品型号PG13.5，螺纹规格PG13.5，使用电缆5-9mm，螺纹外径20.4mm，螺纹长度10mm，扳手直径27/24。

产品型号PG16，螺纹规格PG16，使用电缆10-13mm，螺纹外径22.54mm，螺纹长度10mm，扳手直径30/27。产品型号PG16，螺纹规格PG16，使用电缆7-12mm，螺纹外径22.54mm，螺纹长度10mm，扳手直径30/27。

以上就是电缆防水接头的一些规格标准，你可以查阅相关的资料了解更多的防水接头规格。在选择防水接头时，一定要根据所需要的环境，选择合适等级的防水接头。
