dc插座符号介绍

在电路图中是有很多符号的，如果你对于这些符号不了解的话就不会看不懂电路方面的图纸。就比如dc插座在电路图中的符号你知道吗？不管是哪一种电路，因为其使用的用电元件较多，因此需要使用一些特殊的符号来代表这些元件在电路图中使用。那么具体的符号又代表了什么呢？有哪些电路符号呢？让我们去了解一下。相信通过了解后，你会发现电路图的世界真的好复杂。

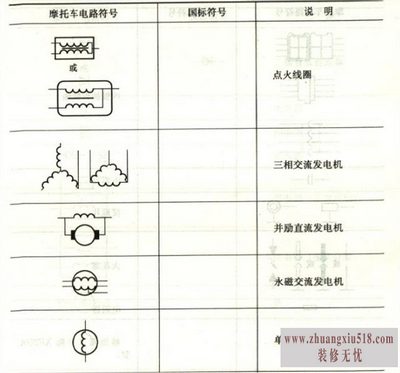

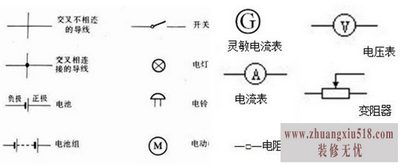

虽然在电路图中一般使用的是图形表示原件，但是有些元件使用的是图形加符号表示，这里我们重点了解的是各原件代表的符号。

IGBT场效应管符号：Q或VT；电位器符号:VR，RP，W；可调电阻符号:VR，RP,W；三脚消磁电阻符号：RT；二脚消磁电阻符号：RT；压敏电阻符号：RZ,VAR；电容符号：C；四端光电光电耦合器符号：IC，N；六端光电光电耦合器符号：IC，N；热敏电阻符号：RT；可调电容符号：C。

晶振石英晶体振荡器表示符号：X；双列集成电路符号：IC或U；直流：DC；电流表PA；电压表PV；有功电度表PJ；无功电度表PJR；频率表PF；相位表PPA；最大需量表(负荷监控仪)PM；功率因数表PPF；有功功率表PW；无功功率表PR；无功电流表PAR；声信号HA；光信号HS；指示灯HL；红色灯HR；绿色灯HG；黄色灯HY；蓝色灯HB；白色灯HW；连接片XB；插头XP；插座XS。

端子板XT；电线,电缆,母线W；直流母线WB；插接式(馈电)母线WIB；电力分支线WP；照明分支线WL；应急照明分支线WE；电力干线WPM；照明干线WLM；应急照明干线WEM；滑触线WT；合闸小母线WCL；控制小母线WC；信号小母线WS；闪光小母线WF。

事故音响小母线WFS；预告音响小母线WPS；电压小母线WV；事故照明小母线WELM；避雷器F；熔断器FU；快速熔断器FTF；跌落式熔断器FF；限压保护器件FV；电力电容器CE；正转按钮SBF；反转按钮SBR；停止按钮SBS；紧急按钮SBE；试验按钮SBT；复位按钮SR；限位开关SQ；接近开关SQP；手动控制开关SH；时间控制开关SK；液位控制开关SL；湿度控制开关SM。

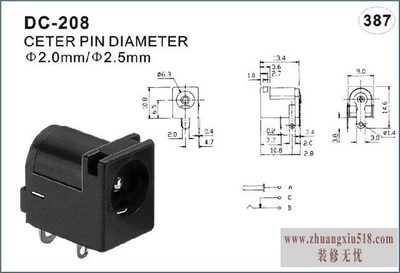

通过以上的符号，我们了解到，DC代表着直流的意思，DC插座也就是直流插座，而插座的符号是XS。对与电路图中的符号就介绍到这里，如果你还想要了解各符号的意思可以找相关的书籍进行详细的了解。
