分水器尺寸及其介绍

分水器由于是按照进回水分为分水器和集水器，又可以称为分集水器或集分水器，它常常被用在地板采暖系统、空调水系统和自来水供水系统中。它联接消防供水干线与多股出水支线的消防器具，为消防行业做着贡献。可以说在我们的日常生活中不能没有它。既然分水器那么重要，那么大家都了解它么?现在小编精心整理了分水器的相关知识内容，为您详细解剖分水器尺寸。

分水器简介：

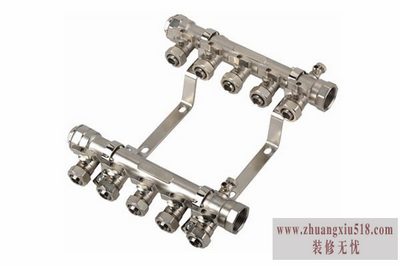

分、集水器(manifold)是水系统中，用于连接各路加热管供、回水的配、集水装置。地暖、空调系统中用的分水器材质宜为黄铜、自来水供水系统户表改造用的分水器多为PP或PE材质。供回水均设排气阀，很多分水器供回水还设有泄水阀。供水前端应设“Y”型过滤器。供水分水管各支管均应设阀门，以调节水量的大小。

分水器尺寸：

分汽缸,分水器,集水器配管尺寸表(mm)

管径

尺寸

d1

d2

d3

d4

L1

L2

L3

L4

L5

L

L6

D

50

50

40

25

250

260

255

250

245

1260

150+D/2

Φ219×6

65

65

50

32

260

280

270

255

245

1310

Φ219×6

80

80

50

40

275

310

285

255

245

1370

Φ219×6

100

100

65

40

285

330

305

265

245

1430

Φ219×6

125

125

80

40

300

360

330

280

245

1520

Φ219×6

150

150

100

50

315

390

360

295

250

1610

Φ273×7

200

200

125

50

350

460

410

310

250

1780

Φ325×8

250

250

150

50

385

530

460

325

250

1950

Φ426×9

300

300

200

65

420

600

530

370

250

2180

Φ478×9

分水器常用于：

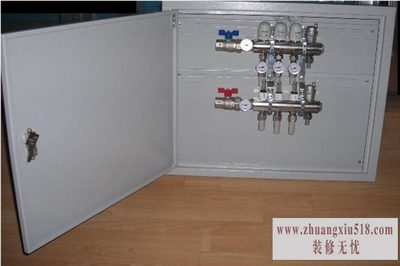

1.地板采暖系统中的，分集水器管理若干的支路管道，并在其上面安装有排气阀，自动恒温阀等，一般为铜质较多。口径小，多位DN25-DN40之间。进口产品较多。

2.空调水系统，或其它的工业水系统中的，同样管理若干的支路管道，分别包括回水支路和供水支路，但其较大多位DN350-DN1500不等，用钢板制作，属于压力容器类专业制造公司，其需要安装压力表温度计，自动排气阀，安全阀，放空阀等，2个容器之间需要安装压力调节阀，且需要有自动旁通管路辅助。

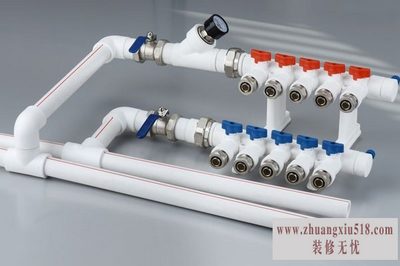

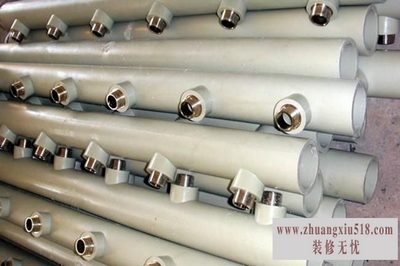

3.自来水供水系统，分水器的使用有效的避免了自来水管理方面的漏洞，集中安装、管理水表，并且配合单管多路使用降低了管材采购成本，而且极大的降低了施工时间，提高了效率。自来水分水器通过异径直接连接于铝塑主管道，在水表池(水表房)中集中安装水表，做到一户一表，户外安装、户外查看。当前全国各地户表改造正在大范围进行中。

分水器给人们带来了温暖，在寒冷的冬天空调的使用太过干燥，而分水器产生的地热与之相比好的太多。不仅如此，他还是绿色金属制成，健康安全。分水器还配备美观耐用的金德挡侧板，别看它只是一块挡板，它可是采用喷塑工艺制成，美观大方，长久耐用。通过以上的讲解，相信大家已经非常了解了分水器尺寸以及相关的内容，更多相关信息请继续关注我们www.zhuangxiu518.com。
