开关电源适配器电路图展示以及相关介绍

说起开关电源适配器，很多人都不是很清楚，实际上，它在很多电子产品中应用广泛，如游戏机、笔记本计算机、复读机、随身听等设备。它是用开关的形式来为小型便携式电子产品提供供电电源变换的设备，可以分为交流输出型和直流输出型。那么，大家了解开关电源适配器的电路图以及工作原理吗?下面，www.zhuangxiu518.com小编将为大家介绍开关电源适配器的电路图以及工作原理，帮助大家了解。

开关电源适配器的工作原理

开关电源适配器的工作原理，是电源输入后通过整流电路来实现电源功率的变换，然后通过高频PWM信号控制开关管，将变换后的电流加到开关变压器初级上，它的次级感应出高频电压，经整流滤波供给负载。它还可以通过输出部分对控制电路的反馈来使输出更为稳定。

其中，电流输入经过的厄流圈可以过滤掉电网上的干扰，而且，开关电源适配器上还有一些保护电路，防止设备的烧毁。另外，在功率相同时，开关频率越高，开关变压器的体积就越小，但对开关管的要求就越高。

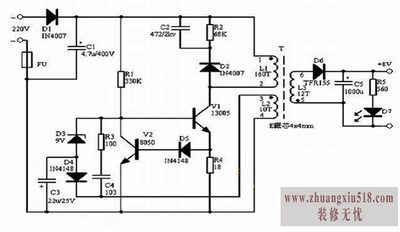

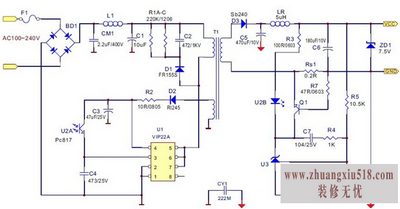

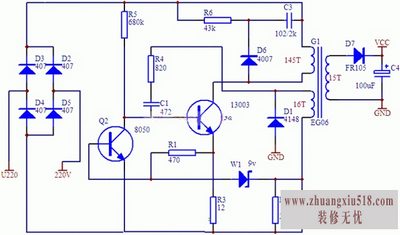

开关电源适配器电路图

开关电源适配器对电源功率的转换，一般通过主电路和控制电路来完成。其中，主电路是将输入的电流传递给负载，控制电路是可以通过输入、输出的条件来检测、控制主电路的工作情况。这两个部分，特别是主电路，决定着开关电路的具体情形以及各项参数大小，如功率大小，负载能力等等。

开关电源适配器一般可以进行交流/直流(AC/DC)、直流/直流(DC/DC)、直流/交流(DC/AC)间的功率变换。它应用广泛，在很多电子产品上都会用到，所以说，开关电源适配器有很多型号。型号不同，开关电源适配器电路图也存在或多或少的差异。在本文的图片中，就介绍了一些开关电源适配器电路图。

以上就是小编介绍的开关电源适配器的工作原理以及电路图，以供大家参考。在我们周边，很多电子产品，如电话、计算机等，都会用到开关电源适配器，它用途广泛。了解这些知识，有助于大家了解电子产品，更好的使用以及维修保养。
