热过载继电器接线图及介绍

自从电作为一种能源进入我们的生活以来，给我们的生活带来了便利。它绝对是最伟大的发明之一。可是我们在日常生活工作中使用电，也会出现问题。比如我们的机械会突然出现问题，突然的电路异常，电路短路断路，这就给我们的生活带来了不便，甚至会威胁到我们的安全。所以有一种电器叫热过载继电器，它是用来保护电气设备，电气线路的，在电路出现问题时，它会切断电路，避免了更多问题的产生。今天，我们就来了解一下热过载继电器和它的电路图。

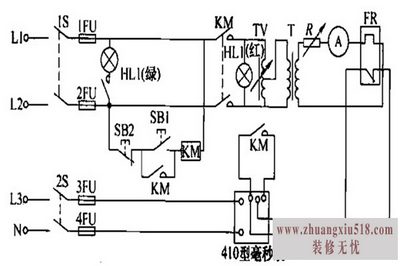

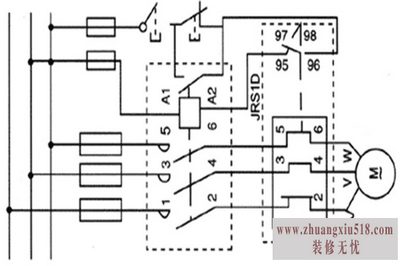

过热继电器主要的控制元件是双金属片，工作原理是过载电流通过热元件后，双金属片受热单向弯曲，带动动作机构使触点分离，从而将电动机控制电路断开，实现电动机断电停车，起到过载保护的作用。热继电器的动作时间与过载电流的大小按反时限关系变化〔而作为电动机过载保护的热继电器，必须保证电动机的正常起动和运行不受影响，并能最大限度的发挥电动机的承载能力，因此热继电器的动作特性曲线应位于电动机的允许发热特性曲线的下方，且又接近于它)。

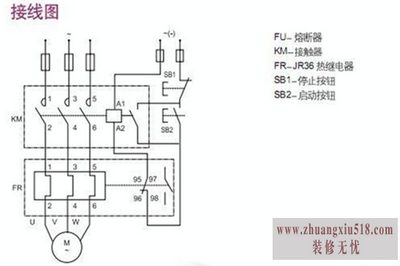

结构特征：有电流调节凸轮用以调节整定电流。有温度补偿装置以保证动作特性在-20C～60C的周围介质温度范围内基本不变。有复位调节旋钮用以调节复位方式，有手动和自动二种复位状态。有拉伸弹簧翻转跳跃机构以保证触头动作迅速可靠。

有检测滑块/开关位置指示器模拟热继电器的脱扣并显示动作状态。通过这种模拟方式检查并确保辅助电路接线正确。当滑块上的标线位于“0”标志处显示脱扣，位于“l”标志处显示工作。有断开按钮，按下断开按钮时，常闭触头打开串联接触器开路，断开负载，释放断开按钮后，负载通过接触器重新工作。

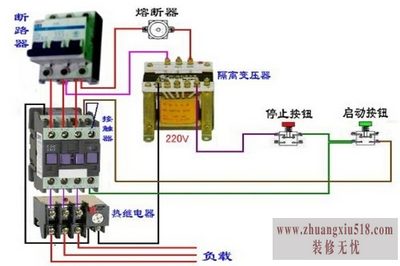

热过载继电器是日常生活工作中一种实用的电器，它可以很好的保护电气设备及时的切断电源，就像消防员救火那样及时有效。通过今天的介绍，大家更加了解热过载继电器了，相信对大家在生活中会有帮助的。但是热过载继电器的电路图还是挺复杂的。小编建议，如果需要安装热过载继电器，还是请专业的电工人员上门安装吧。毕竟安全重要。
