【电阻屏原理】手写笔有必要吗？

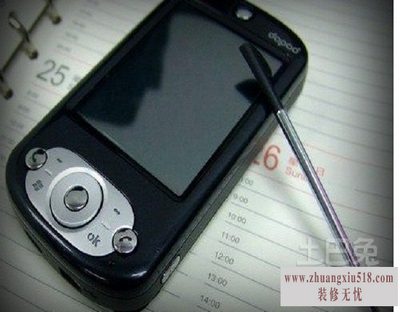

在智能手机高度流行的今天，人们已经习惯在屏幕上解决一切问题。但你是否想过同为触摸屏，之前的手机为何需要配备专门的手写笔，而今只需十指轻点便可完成同样的事情？其实奥秘很简单，手写笔是为电阻屏所配备。那么接下来就由小编为你揭开电阻屏原理的面纱吧！

原件构造

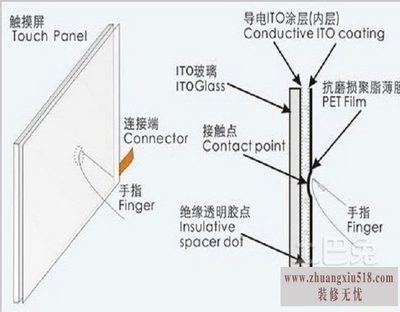

电阻屏是一种传感器，一般为薄膜+玻璃的结构，薄膜和玻璃之间，即各自的相贴面上均涂有ITO（纳米铟锡金属氧化物）涂层，这种涂层具有很好的透明性和导电性。当我们触摸电阻屏时，薄膜下层的ITO涂层与玻璃上层的ITO涂层会相互接触，经由感应器传出相应的电信号，电信号会通过转换电路送到处理器，处理器会将其运算转化为屏幕上的X、Y值，从而完成点选的动作，并呈现在屏幕上。

工作原理

电阻屏原理主要是压力感应。由于电阻屏的屏体部分是一块与显示器表面相契合的多层复合薄膜，依次为玻璃或有机玻璃底层、隔层和多元树脂表层，在其表面涂有一层透明的导电层，再往上才是我们所直接触碰到的经过硬化处理、光滑防刮的塑料层。当轻触表层时，即可接触到底层，这时控制器将同时从四个角读出相称的电流并计算手指位置的距离，实现触控。电阻屏的两层高透明导电层之间距离仅为2.5微米。当我们触碰屏幕时，平常相互绝缘的两层导电层就会在触摸点位置接触，其中的一面导电层会接通Y轴方向的5V均匀电压场，使得侦测层的电压由零变为非零，控制器侦测到这个接通后，进行A/D转换，并将得到的电压值与5V相比，即可得触摸点的Y轴坐标，同理得出X轴的坐标，直接将触控呈现在屏幕上。

优缺点

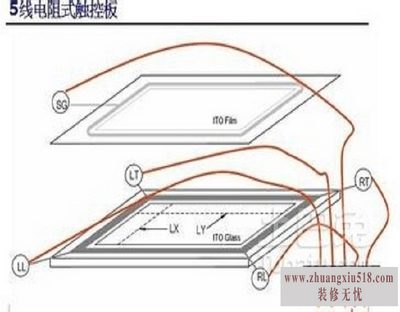

电阻屏原理虽然复杂，但屏和控制系统都比较便宜，反应灵敏度很好，而且不管是四线电阻屏还是五线电阻触摸屏，都是一种对外界完全隔离的工作环境，可以严防灰尘和水汽的入侵，能适应各种恶劣的环境，具备较强的稳定性。

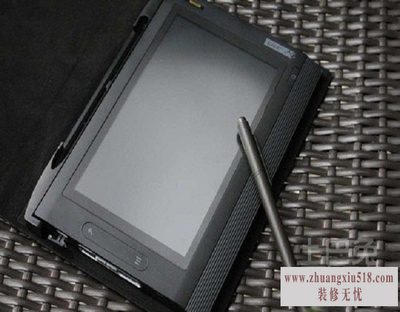

然而从电阻屏原理及原件构造我们不难看出：电阻屏的外层薄膜容易被划伤导致触摸屏不可用，多层结构会导致很大的光损失，并增加电池的消耗。这也是电阻屏逐步被智能手机淘汰的原因，毕竟能用手指完成的事情，谁愿意用笔呢？
