曲轴位置传感器检测 看完你就是技术控

一看到曲轴位置传感器这个词，大家一定觉得很陌生吧，修理发动机的技术人员应该有所了解。没错，它就是在发动机里工作的部件，主要的工作呢就是负责发动机点火，最大的作用就是群钊它的好兄弟曲轴。如果没找到的话，那发动机没法点火，车子也不能开动啦，到时候你一定会头疼又着急的。所以现在先来了解一下曲轴位置传感器，还有它的检测方法吧，有车子的亲们可要看仔细。

曲轴位置传感器的检测方法

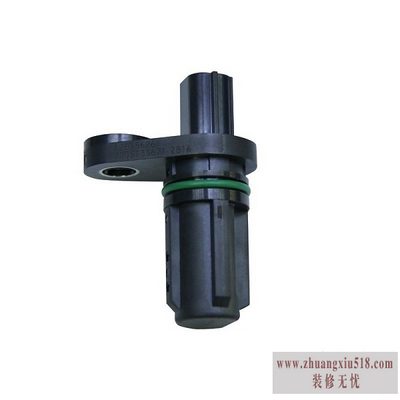

现在常用的曲轴位置传感器重要分为三类，磁电式的、霍尔式的、光电式的。1.磁电式的和霍尔式的都要先检查传感器到靶轮之间的间隙。2.磁电式的可以用电阻表检测它的电阻，阻值一般在几百到一千多欧之间，视车型而定。也可以起动发动机测量它的电压，电压应该随着发动机转速的升高而升高。3.霍尔式的可以先测其是否有供电电压(注意：测量时要打开电门)，然后测量传感器的接地。最后测量信号，信号电压应该是接近参考电压和0V。霍尔式曲轴位置传感器有三根线，一根是供电线(提供参考电压)，一根是接地线，还有一根就是信号线;传感器工作时，信号线会输出方波信号，方波的幅值接近参考电压，方波的底部接近0V，发动机的转速越高方波的频率就会越大。

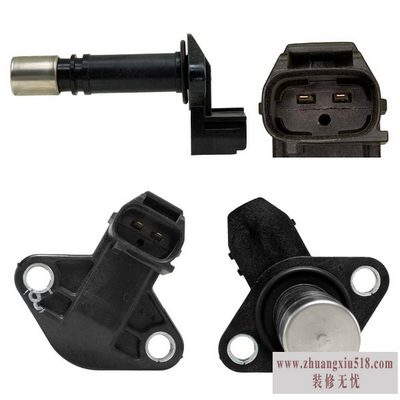

电磁感应式曲轴位置传感器检测方法

1.用万用表测量电磁感应式曲轴位置传感器电阻

(l)拔下电磁感应式曲轴位置传感器线束插头。

(2)用万用表测量电磁感应式曲轴位置传感器线束插座内各感应线圈两接线端之间的电阻。该电阻即为电磁感应式曲轴位置传感器感应线圈的电阻。不同车型电喷发动机的电磁感应式曲轴位置传感器，其感应线圈的电阻不完全相同，通常为几百欧到几千欧。如果测得的电阻不符合标准，或感应线圈有短路、断路，说明有故障，应予以更换。

2.用万用表测量电磁感应式曲轴位置传感器输出电脉冲

用万用表测量电磁感应式位置传感器输出电脉冲时，应采用指针式万用表，并将万用表选择开关转至Iv左右的直流电压挡位置。在传感器处于工作状态时(即转子转动时)，测量其两接线柱之间有无输出电脉冲，具体方法是:

(1)对于安装在曲轴皮带轮附近或凸轮轴附近的电磁感应式曲轴位置传感器或凸轮轴位置传感器，可用发动机电机带动曲轴转动，同时用万用表测量传感器有无输出电脉冲。若在转动曲轴时万用表指针有摆动，说明传感器有输出电脉冲，其工作正常:否则，说明传感器有故障。

(2)对于安装在分电器内的电磁感应式曲轴位置传感器，除了可用发动机电机带动曲轴转动来测量外，也可以将分电器拆下，用手转动分电器轴，同时用万用表测量传感器有无输出电脉冲。若在转动分电器轴时万用表指针没有摆动，说明传感器有故障。许多车型的分电器内有两组电磁感应式曲轴位置传感器，这可以通过观察分电器内感应转子结构或感应线圈的个数予以确认。这两组传感器分别用于检测第一缸活塞到达压缩行程上止点位置的信号和各缸活塞到达压缩行程上止点位置的信一号，因此要分别测量这两组传感器的输出信号(不论哪一组传感器没有输出信号，都会影响工作)。

3.用示波器测量电磁感应式位置传感器输出电脉冲波形

用示波器测量电磁感应式位置传感器输出电脉冲波形时，应将示波器测与电磁感应式位置传感器线束中输出信号的导线连接，并在电控装置处于工作状态下进行测量。例如:测量曲轴位置传感器输出电脉冲时，应在发动机运转中进行:测量车速传感器输出电脉冲波形时，应在汽车行驶过程中进行。各种电磁感应式位置传感器输出电脉冲的波形基本相同(图3-33)-若有异常，如脉冲波形过于平缓，或有间断，说明传感器有故障。

看完文章之后，相信大家对于自己家里汽车发动机里的点火小宝贝有了一定的了解了吧，是不是变身技术控了呢。市面上一共有三种类型的曲轴位置传感器，小编找了一个最常用的电磁感应式曲轴位置传感器给大家介绍，快对照自己家里的发动机寻找一下曲轴位置传感器吧，看看它有没有什么问题。以后去保养和修理自己爱车的时候也不用怕别人坑自己了，说发动机坏了给换发动机，多花了钱不说还麻烦。
