rj45接口定义 大神教你秒懂rj45的接线方法

RJ45接口通常用于数据传输，最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如：RJ11也是接头的一种类型，不过它是电话上用的);RJ45头跟据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即：直通线、交插线。

10100basetxRJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，

网卡上以及Hub上接口的外观为8芯母插座，如图：

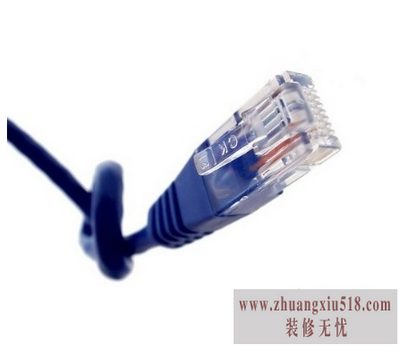

RJ45接口pc端的，网线为8芯公插头

10100basetxRJ45接口引脚定义如下

RJ45接口引脚定义

PinNameDescription

1TX+TranceiveData+(发信号+)

2TX-TranceiveData-(发信号-)

3RX+ReceiveData+(收信号+)

4n/cNotconnected(空脚)

5n/cNotconnected(空脚)

6RX-ReceiveData-(收信号-)

7n/cNotconnected(空脚)

8n/cNotconnected(空脚)

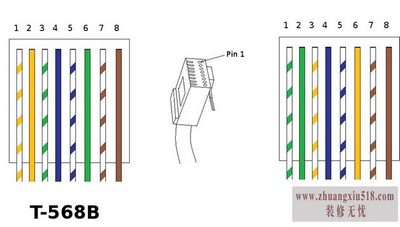

RJ45型网线插头又称水晶头，共有八芯做成，广泛应用于局域网和ADSL宽带上网用户的网络设备间网线(称作五类线或双绞线)的连接。在具体应用时，RJ45型插头和网线有两种连接方法(线序)，分别称作T568A线序和T568B线序。

RJ45型网线插头引脚号的识别方法是：手拿插头，有8个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1脚、第2脚、…、第8脚。

T568A线序的适用范围

这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45网线插头的接法不同，一端按T568A线序接，另一端按T568B线序接，即有几根网线在另一端是先做了交叉才接到RJ45插头上去的，适用的连接场合有：

1.电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据;

2.集线器←—→集线器;

3.交换机←—→交换机。

RJ45型网线插头各脚与网线颜色标志的对应关系是：

插头脚号网线颜色

1————绿白

2————绿

3————橙白

4————蓝

5————蓝白

6————橙

7————棕白

8————棕

T568B线序的适用范围

一、直连线互连

网线的两端均按T568B接

1.电脑←—→ADSL猫

2.ADSL猫←—→ADSL路由器的WAN口

3.电脑←—→ADSL路由器的LAN口

4.电脑←—→集线器或交换机

二、交叉互连

网线的一端按T568B接，另一端按T568A接

1.电脑←—→电脑，即对等网连接

2.集线器←—→集线器

3.交换机←—→交换机

RJ45型网线插头各脚与网线颜色标志的对应关系是：

插头脚号网线颜色

1————橙白

2————橙

3————绿白

4————蓝

5————蓝白

6————绿

7————棕白

8————棕
