三层交换机配置vlan 最简单易懂的实例分析

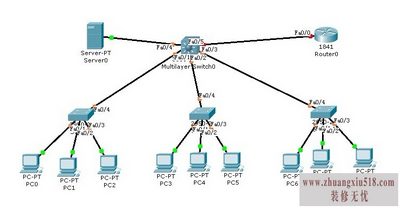

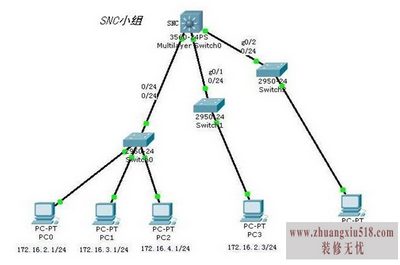

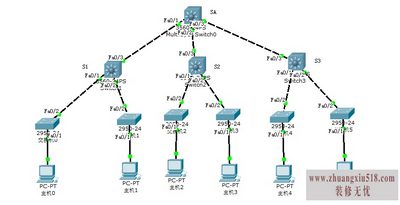

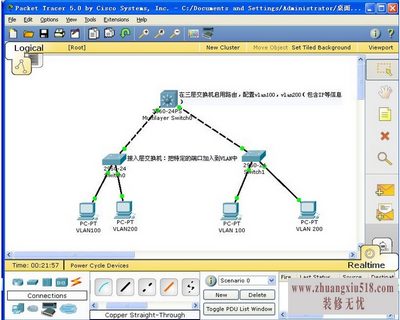

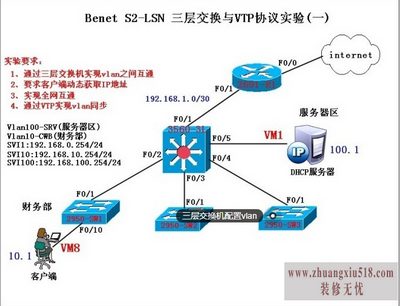

所谓典型局域网就是指由一台具备三层交换功能的核心交换机接几台分支交换机(不一定具备三层交换能力)。我们假设核心交换机名称为：com;分支交换机分别为：par1、par2、par3，分别通过port1的光线模块与核心交换机相连;并且假设vlan名称分别为counter、market、managing……

需要做的工作：

A、设置vtpdomain(核心、分支交换机上都设置)

B、配置中继(核心、分支交换机上都设置)

C、创建vlan(在server上设置)

D、将交换机端口划入vlanE、配置三层交换A、设置vtpdomain.vtpdomain称为管理域。

交换vtp更新信息的所有交换机必须配置为相同的管理域。如果所有的交换机都以中继线相连，那么只要在核心交换机上设置一个管理域，网络上所有的交换机都加入该域，这样管理域里所有的交换机就能够了解彼此的vlan列表。

com#vlandatabase进入vlan配置模式com(vlan)#vtpdomaincom

设置vtp管理域名称comcom(vlan)#vtpserver

设置交换机为服务器模式par1#vlandatabase进入vlan配置模式par1(vlan)#vtpdomaincom

设置vtp管理域名称compar1(vlan)#vtpclient

设置交换机为客户端模式par2#vlandatabase进入vlan配置模式par2(vlan)#vtpdomaincom

设置vtp管理域名称compar2(vlan)#vtpclient

设置交换机为客户端模式par3#vlandatabase进入vlan配置模式par3(vlan)#vtpdomaincom

设置vtp管理域名称compar3(vlan)#vtpclient

设置交换机为客户端模式注意：这里设置核心交换机为server模式是指允许在该交换机上创建、修改、删除vlan及其他一些对整个vtp域的配置参数，同步本vtp域中其他交换机传递来的最新的vlan信息;client模式是指本交换机不能创建、删除、修改vlan配置，也不能在nvram中存储vlan配置，但可同步由本vtp域中其他交换机传递来的vlan信息。

B、配置中继为了保证管理域能够覆盖所有的分支交换机，必须配置中继。

Cisco交换机能够支持任何介质作为中继线，为了实现中继可使用其特有的isl标签。isl(inter-switchlink)是一个在交换机之间、交换机与路由器之间及交换机与服务器之间传递多个vlan信息及vlan数据流的协议，通过在交换机直接相连的端口配置isl封装，即可跨越交换机进行整个网络的vlan分配和进行配置。

在核心交换机端配置如下：com(config)#interfacegigabitethernet2/1com(config-if)#switchportcom(config-if)#switchporttrunkencapsulationisl配置中继协议com(config-if)#switchportmodetrunkcom(config)#interfacegigabitethernet2/2com(config-if)#switchportcom(config-if)#switchporttrunkencapsulationisl配置中继协议com(config-if)#switchportmodetrunkcom(config)#interfacegigabitethernet2/3com(config-if)#switchportcom(config-if)#switchporttrunkencapsulationisl配置中继协议com(config-if)#switchportmodetrunk在分支交换机端配置如下：par1(config)#interfacegigabitethernet0/1par1(config-if)#switchportmodetrunkpar2(config)#interfacegigabitethernet0/1par2(config-if)#switchportmodetrunkpar3(config)#interfacegigabitethernet0/1par3(config-if)#switchportmodetrunk……

此时，管理域算是设置完毕了。

C、创建vlan一旦建立了管理域，就可以创建vlan了。

com(vlan)#vlan10namecounter创建了一个编号为10名字为counter的vlancom(vlan)#vlan11namemarket创建了一个编号为11名字为market的vlancom(vlan)#vlan12namemanaging创建了一个编号为12名字为managing的vlan……

注意，这里的vlan是在核心交换机上建立的，其实，只要是在管理域中的任何一台vtp属性为server的交换机上建立vlan，它就会通过vtp通告整个管理域中的所有的交换机。但如果要将具体的交换机端口划入某个vlan，就必须在该端口所属的交换机上进行设置。

D、将交换机端口划入vlan,例如，要将par1、par2、par3……分支交换机的端口1划入countervlan，端口2划入marketvlan，端口3划入managingvlan……

par1(config)#interfacefastethernet0/1配置端口1par1(config-if)#switchportaccessvlan10归属countervlanpar1(config)#interfacefastethernet0/2配置端口2par1(config-if)#switchportaccessvlan11归属marketvlanpar1(config)#interfacefastethernet0/3配置端口3par1(config-if)#switchportaccessvlan12归属managingvlanpar2(config)#interfacefastethernet0/1配置端口1par2(config-if)#switchportaccessvlan10归属countervlanpar2(config)#interfacefastethernet0/2配置端口2par2(config-if)#switchportaccessvlan11归属marketvlanpar2(config)#interfacefastethernet0/3配置端口3par2(config-if)#switchportaccessvlan12归属managingvlanpar3(config)#interfacefastethernet0/1配置端口1par3(config-if)#switchportaccessvlan10归属countervlanpar3(config)#interfacefastethernet0/2配置端口2par3(config-if)#switchportaccessvlan11归属marketvlanpar3(config)#interfacefastethernet0/3配置端口3par3(config-if)#switchportaccessvlan12归属managingvlan……

E、配置三层交换到这里，vlan已经基本划分完毕。但是，vlan间如何实现三层(网络层)交换呢?这时就要给各vlan分配网络(ip)地址了。给vlan分配ip地址分两种情况，

其一，给vlan所有的节点分配静态ip地址;

其二，给vlan所有的节点分配动态ip地址。下面就这两种情况分别介绍。

假设给vlancounter分配的接口ip地址为172.16.58.1/24，网络地址为：172.16.58.0，vlanmarket分配的接口ip地址为172.16.59.1/24，网络地址为：172.16.59.0，vlanmanaging分配接口ip地址为172.16.60.1/24，网络地址为172.16.60.0……

如果动态分配ip地址，则设网络上的dhcp服务器ip地址为172.16.1.11.

(1)给vlan所有的节点分配静态ip地址。

首先在核心交换机上分别设置各vlan的接口ip地址。核心交换机将vlan做为一种接口对待，就象路由器上的一样，如下所示：com(config)#interfacevlan10com(config-if)#ipaddress172.16.58.1255.255.255.0vlan10接口ipcom(config)#interfacevlan11com(config-if)#ipaddress172.16.59.1255.255.255.0vlan11接口ipcom(config)#interfacevlan12com(config-if)#ipaddress172.16.60.1255.255.255.0vlan12接口ip……

再在各接入vlan的计算机上设置与所属vlan的网络地址一致的ip地址，并且把默认网关设置为该vlan的接口地址。这样，所有的vlan也可以互访了。

(2)给vlan所有的节点分配动态ip地址。

首先在核心交换机上分别设置各vlan的接口ip地址和同样的dhcp服务器的ip地址，如下所示：com(config)#interfacevlan10com(config-if)#ipaddress172.16.58.1255.255.255.0vlan10接口ipcom(config-if)#iphelper-address172.16.1.11dhcpserveripcom(config)#interfacevlan11com(config-if)#ipaddress172.16.59.1255.255.255.0vlan11接口ipcom(config-if)#iphelper-address172.16.1.11dhcpserveripcom(config)#interfacevlan12com(config-if)#ipaddress172.16.60.1255.255.255.0vlan12接口ipcom(config-if)#iphelper-address172.16.1.11dhcpserverip……

再在dhcp服务器上设置网络地址分别为172.16.58.0，172.16.59.0，172.16.60.0的作用域，并将这些作用域的“路由器”选项设置为对应vlan的接口ip地址。这样，可以保证所有的vlan也可以互访了。

最后在各接入vlan的计算机进行网络设置，将ip地址选项设置为自动获得ip地址即可
