联想主板跳线维修办法介绍

联想主板跳线是怎么回事，能不能维修呢，对于跳线很多新手都不知道是个什么样的概念，特别是联系主板呢跳线确实是很难懂的，这是一个理论性很强的知识，如果出现了跳线应该怎么办呢，用什么方法进行连接呢，跳线也是很常见的事情，如果不懂跳线的意义，或者是不懂得如何连线，那么很容易会损害联想主板，那么具体的连线方法是什么呢，希望通过下面的知识能够帮助到大家。

在电脑配件中，主板、硬盘、光驱、声卡都存在跳线，以主板跳线最为复杂，硬盘次之。

主板跳线

主板上的跳线一般包括CPU设置跳线、CMOS清除跳线、BIOS禁止写跳线等。其中，以CPU设置跳线最为复杂，如果主板比较老，就必须在主板上设置内核电压、外频、倍频跳线。根据主板说明书和CPU频率，设置上述对应跳线。通常情况下，主板上对应CPU电压的是一组跳线，每个跳线都对应着一个电压值，找到合适的电压值，插上一个键帽短接它，就选择了这个电压值。同理，找到外频跳线和倍频跳线，分别进行设置合适的外频和倍频。注意，每组跳线中只能选择一个跳线短接。

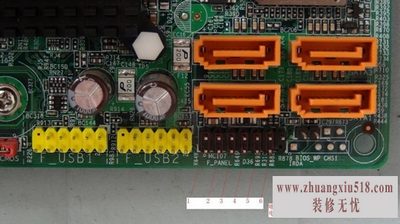

新的主板考虑周全，几乎全部使用类似的软跳线，只剩下主板上的CMOS跳线开关还使用着最最原始的键帽跳线，它多是三针的跳线，如图1所示。通常，短接针1、2、表示正常使用主板CMOS，而短接2、3则表示清除CMOS内容。

禁止写BIOS的功能并不是每个主板都有的，一般为两针跳线，具体是短接才能写BIOS还是断开才能写BIOS，要看主板说明书。

有些主板会让用户自己选择软跳线还是DIP跳线，如华硕的P4T，若将主板上的10个DIP开关全设置为OFF，就表示使用BIOS中的软跳线设置，否则，就选择DIP跳线，其中开关6～10表示外频设置，主板说明书上有个大表格，需要对照表格操作，选择合适的外频，DIP开关1～4表示倍频，它有2的4次幂种状态，即有16种状态，最多可以让使用者选择16种电压值。说明书上提供了14种倍频选择，剩余的两种状态。

大家看了上文之后对联想主板跳线的概念也有了认识，其实联想主板的跳线是很常见的，如果能够正确的认识什么是跳线，就能够知道是哪里出现了故障问题，那么就可以按照自己储备的知识进行维修，联想主板连线是需要一定的方法的，并不是随便就可以接上的，只有按照一定的顺序进行连接才能够解决跳线的问题。
