高手教你数显时间继电器怎么调

小编今天给大家讲解一种你一看名字就觉得这是一种高大上的电子产品。首先这个电子产品就有点拗口——数显时间继电器。其次，小编相信很多人都不知道数显时间继电器室用在哪一行业，哪一方面的。因此，小编前几天才弄懂数显时间继电器有着断电延时的特点。最后，小编给大家介绍这个电子产品——数显时间继电器以及如何调试数显时间继电器吧!

数显时间继电器有通电延时和断电延时两种

当继电器施加额定电压时，继电器内部瞬动继电器和两个延时执行继电器瞬时动作，触点切换，并使电源回路与计时回路断开，因此计时回路处于失电状态，以提高继电器抗干扰性能。当输入电压大大降低或完全消失时，瞬动继电器瞬时返回。(两个延时执行继电器仍处于动作状态)，触点也瞬时返回，使储能电源接通计时回路，晶体振荡产生时钟脉冲，经分频后得到10ms计时脉冲，计数器对计时脉冲计数，当所计脉冲数与整定开关预置值符合时，驱动执行继电器返回，完成断电延时返回的功能。

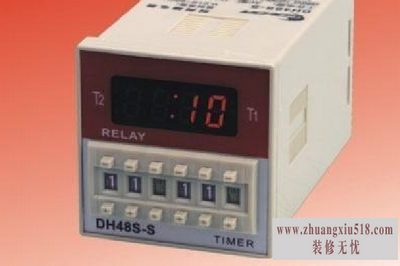

使用说明*先预置好T1和T2时段，时间及工作方式。*通电后T1开始进行延时，继电器处于不动作状态(释放)，当T1到达，表示继电器吸合，同时左边显示消隐，T2延时开始，当T2延时到达，继电器重新释放，右边显示消隐，单次执行工作方式到此结束，若为周而复始工作方式，则T1继续延时，重复以上过程进行延时状态转换。*在运行过程中任意时间切断电源大于1秒或输入复位信号，时间即回到T1=0状态开始计时，同时继电器处于释放状态，重新开始工作。

注意事项*预置好T1和T2时间以后使用。*在强电场环境中使用并复位暂停导线较长时请使用屏蔽导线。*请在使用时随时将保护罩盖上，以免灰尘侵入影响使用。*在较大电流时，请配交流接触器使用

经过小编详细的讲解数显时间继电器这个电子产品，相信大家已经初步形成对数显时间继电器的认识。数显时间继电器是一种帮助机器在断电的情况下，使机器断电延时，减低机器受损。数显时间继电器是利用大家曾经学过的物理学知识制造出来。小编觉得物理学得好，形形色色的电子产品都会知道它的原理。希望今天小编给大家介绍的数显时间继电器以及数显时间继电器的调试方法可以帮助到大家。
