简单学习网络配线架接法图解

有时候一条线的出错可以导致整个网络失控或者死机。了解电脑知识的人都知道网络配线架接法很重要，就像人的血管一样，没有网络配线架就等于信号无法接收。很多对电脑知识有兴趣的朋友都会学习一些关于网络配线架接法。从而帮助到电脑出现故障时，自己可以维修。所以今天我们就一起来探讨下网络配线架接法图解，抓紧时间往下看吧。

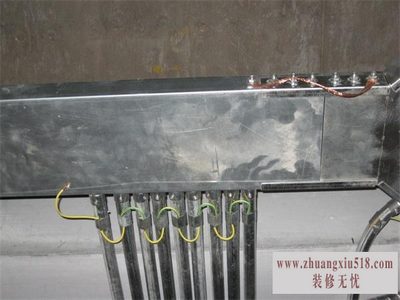

首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。露出了四组双绞线：

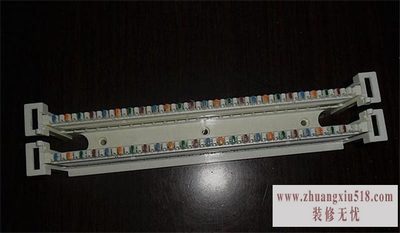

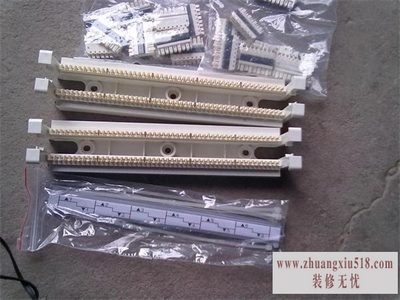

将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：

下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。

将所有的线都打好后就可以将模块装到86盒面板上了!

水晶头平的一面向上，簧片向下，有线的一端向着自己，这时候从左到右，就是1-8的顺序。

先用网钳把网线外皮剥去(注意不要把里面的线芯切断),有的网钳分为压口和剥线口的,有剥线口的就把线塞进去切下就可以了。

剥去线皮后就露出了八条分一对一对绞在一起的四对线,将每对线分出为一条一条的线,然后按标准顺序排列好,再将线排成一排用手指夹住拉直,再把这八条线插入到水晶头里,让每条线的线头都能接触到金属脚上就把线连同水晶头插到网钳上的压线口。

双绞线的标准接法

双绞线有两种接法：EIA/TIA568B标准和EIA/TIA标准。

将水晶头的尾巴向下(即平的一面向上)，从左至右，分别定为12345678，以下是各口线的分布

T线序

12345678

绿白绿橙白蓝蓝白橙棕白棕

T568B线序

12345678

橙白橙绿白蓝蓝白绿棕白棕

在整个网络布线中应用一种布线方式，但两端都有RJ-45plug的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。以太网的网线使用1，2，3，6编号的芯线传递数据，以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢?这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4RJ-45对双绞线的规定如下：

1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

一般地

直通线：两头都按T568B线序标准连接。

交叉线：一头按T线序连接，一头按T568B线序连接。

具体连接情况：

1)对等网(两台计算机的网卡直接互连)：采用交叉线接法，网线两端接法不同。

2)网卡与交换机(或HUB)：采用直通线接法，网线两端接法相同。

网络配线架接法图解说的很明白，但是操作起来是比较麻烦的。也不算简单。很多网络配线都需要我们对它的深入了解才能使到接到的每一条网络配线完全符合标准的。所以我们不要轻易觉得网络配线架接法很简单，都需要我们大量的脑力的。好了今天的网络配线架接法图解就说到这里，对网络配线架接法有兴趣的朋友，你现在看懂了吗?
