测量好帮手——测量投影仪使用方法

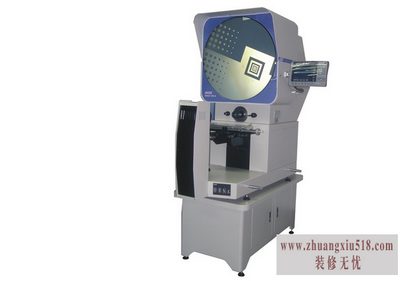

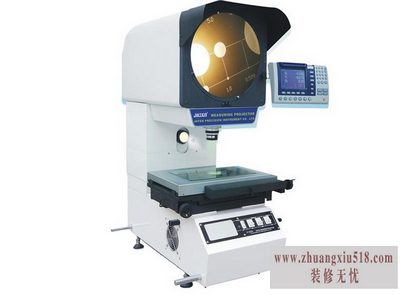

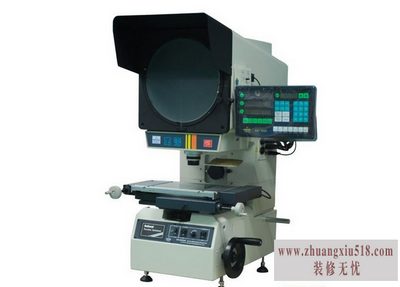

测量投影仪，是一种测量仪器，它能运用光学投射的原理，将您所需要测量的工件的轮廓通过投影光投影在观察屏幕上，其在工件生产、检测上起到举足轻重的作用。一般来说，测量投影仪主要由照明灯泡，物镜，工作台，投影仪这四个部件构成。接下来，小编就为您介绍测量投影仪中的照明灯泡、物镜的更换，以及工作台、投影仪的正确使用方法。

1.照明灯泡的更换和调整

此项工作只需在更换灯泡或仪器定期检查时进行，有时由于运输搬运等原因也会使灯泡原调整状态改变，此时也需要重新调整，这种调整成为恢复性调整，它没有更换灯泡麻烦。

1）恢复性调整

取下物镜，打开透射照明灯，若灯丝像不在屏中心或灯丝像很模糊，则打开右下小侧门，当屏上灯丝像基本清晰时拧紧螺丝1，装上物镜便可以使用了。

2）更换灯泡的方法

打开侧门，松开螺丝1取出整个灯组。松开瓷灯座6上螺丝更换灯泡并拧紧螺丝恢复原位。眼睛在灯组上方观察灯泡与它经凹面反射镜9所成的像，若不重合，则松开螺丝5，左右拉伸使灯丝像在左右方向重合，拧紧螺丝5.松开螺丝2、7，使灯架3移动或倾斜，使灯丝像在前后位置重合，拧紧螺丝。装上仪器。

3）反射照明的调整

打开反射照明光源，使反射聚光镜上下移动，当它与半透半反镜等高时，拧紧手轮。将工件置于工作台上，并位于反射照明光斑内，调好焦，此时屏上出现工件表面影像。旋转反射聚光镜筒以使照在工件上的光斑最明亮，工件影像将更明显。

2.物镜更换

1）仪器只一个物镜共用的螺纹接口，各倍物镜要单独使用

2）物镜倍率的选择要根据被检工件尺寸和要求的检测精度而定，一般而言，倍率越高，测量的瞄准精度越高。

3）用透射照明测量时，不要将半透反镜套在物镜上(10X，20X)或让半透反镜在镜筒内处于竖直方向(50X，100X)，否则会影响测量精度及影屏照度。

3.工作台的使用

1）总电源打开后，X，Y坐标值就在显示屏上显示出来。

2）进行测量时，当工件调好焦后，一般应先做几次来回运动，使工作台由静止状态进入测量状态。测量时要用手轮转动，动作要平缓，用力不要过大。

3）测量工作完毕应使工作台在X、Y方向恢复到对称位置。

4.投影屏的使用

1）总电源打开后，旋转角度值就在显示屏上显示出来。

2）松开螺丝后，可用小手柄快速转动投影屏，也可用微调手轮做慢速转动。

3）弹性压脚可用来压紧标准放大图，供轮廓比较测量用。

4）当投影屏框上的白色短线对准零位标记时，屏上的水平线就与X坐标行程平行了，旋转工作台上的载物台，将零件被测边影像调整到与它相切后就可作X坐标测量了。

5）投影屏上的米子线具有30、60、90，可作为这些角度比较测量。

运用测量投影仪，我们不仅能对点、线、面、圆等进行精确的测量，还能够提一次性连续测量多个物体，以此提高测量效率。针对测量对象的不同，测量投影仪还有专项测量某些零部件的功能。在我们使用测量投影仪的时候，要注意在断电的情况下进行灯泡的更换操作，还要注意的是不同品牌型号的测量投影仪所显示的精度不禁相同，因而读取度数时，要先阅读说明，以免出现差错。
