断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。可能很多人都不了解断路器型号，今天小编将要为您介绍这点。

一、断路器型号含义

目前我国高压断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。其代表意义为：

①—产品字母代号，用下列字母表示：S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;Q—产气断路器;C—磁吹断路器。

②—装置地点代号;N—户内，W—户外。

③—设计系列顺序号;以数字1、2、3……表示。

④—额定电压，KV。

⑤—其它补充工作特性标志，G—改进型，F—分相操作。

⑥—额定电流，A。

⑦—额定开断电流，KA。

⑧—特殊环境代号。

下面我们就一起看看高压断路器型号和低压断路器型号：

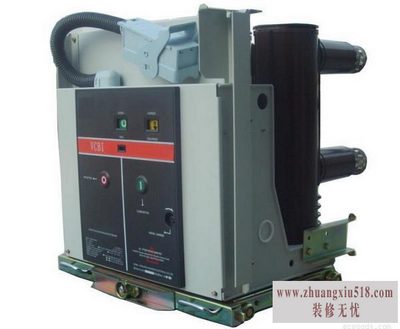

二、高压断路器型号：

DW系列高压户外安装多油断路器;

SW系列高压户外安装少油断路器;

SN系列高压户内安装少油断路器;

ZW系列高压户外安装真空断路器;

ZN系列高压户内安装真空断路器;

LW系列高压户外安装SF6断路器;

LN系列高压户内安装SF6断路器;

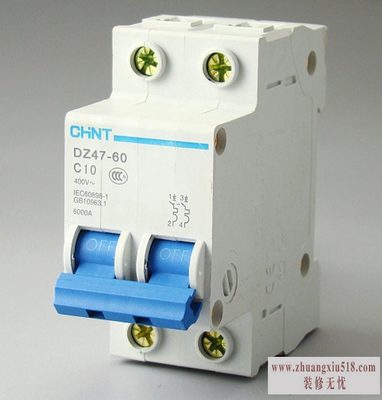

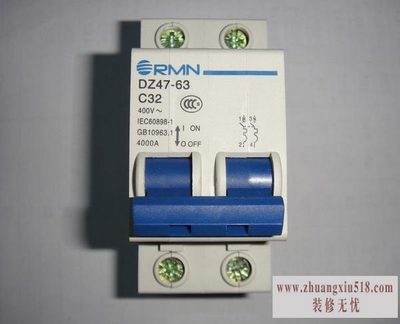

三、低压断路器型号：

DW10系列框架式自动开关;

DWX15、DWX15C系列万能式限流断路器;

DW17(ME)系列万能式断路器;

DZ10系列塑料外壳式自动开关;

DZ15系列塑料外壳式断路器;

DZX10系列塑料外壳式限流断路器;

DZ20系列塑料外壳式断路器;

DZ25系列塑料外壳式断路器。

以上就是小编为您介绍的断路器型号，希望能够帮助到您。更多关于断路器型号的相关资讯，请继续关注www.zhuangxiu518.com装修网。
