9013三极管型号对比 9013三极管引脚参数

04-27 10:16:56水电施工人气：6180 次

9013是一种NPN型小功率三极管。三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区。三极管的排列方式有PNP和NPN两种。s9013NPN三极管主要用途：作为音频放大和收音机1W推挽输出以及开关等。下面我们来了解9013三极管型号对比和引脚参数的相关内容。

9013三极管

(一)9013三极管型号对比

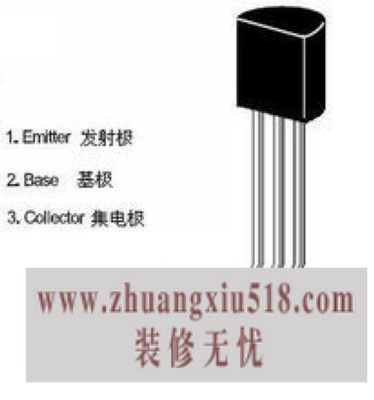

s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极;对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为ebc，s8050，8550，C2078也是和这个一样的。用下面这个引脚图(管脚图)表示：

三极管引脚图

9013三极管

当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置(下面有用万用表测量三极管的三个极的方法)，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。

非9014,9013系列三极管管脚识别方法：

(a)判定基极。用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管;如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。

9013三极管

(b)判定三极管集电极c和发射极e。(以PNP型三极管为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极;在阻值较大的一次测量中，黑表笔所接管脚为发射极。

D不拆卸三极管判断其好坏的方法。

在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测管子各引脚的电压值，来推断其工作是否正常，进而判断三极管的好坏。

如是象9013，9014一样NPN的用万用表检测他们的引脚，黑表笔接一个极，用红笔分别接其它两极，两个极都有5K阻值时，黑表笔所接就是B极。这时用黑红两表笔分别接其它两极，用舌尖同时添(其实也可以先用舌头添湿一下手指然后用手指去摸，反正都不卫生)黑表笔所接那个极和B极，表指示阻值小的那个黑表所接就是C极。(以上所说为用指针表所测，数字表为红笔数字万用表内部的正负级是和指正表相反的。)
