触摸延时开关接线的介绍及说明

随着近年来节能环保意识的深入人心，各种节能环保的装修材料也越来越普及，其中触延时开关就广泛运用于楼道，走廊，仓库，车库，地下室等场所，既起到了节能环保的作用，也方便了一些有“健忘症”而常常忘记关灯的人，那么，你了解触摸延时开关吗？下面，小兔就为大家介绍一下触摸延时开关以及触摸延时开关电路图说明。

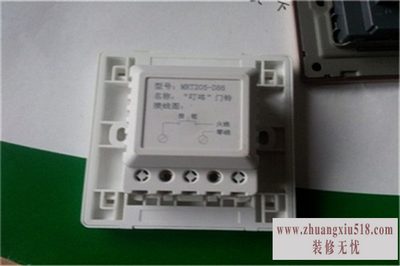

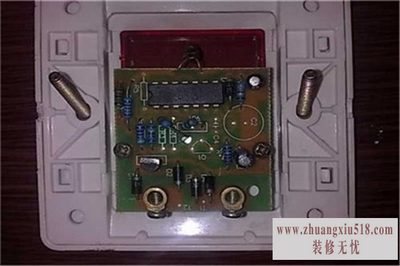

触摸延时开关的内部有一些电子元件组成，由人身体的感应手指触发电路工作并给延时电容充满电，开关开了，电容中的电通过延时电路放电，电放光了这个通电保持过程结束，也就关了。

开始通电时，由于继电器不吸合，电器电源回路未接通而不工作。当用手指接触金属片A时，人体感应信号加至BG3基极，令其导通.R1获得压降，使BG2正偏导通，继而BG1导通，LED点亮，同时继电器J得电流动作.其常开触点吸合，接通电器电源回路，电器开始工作。此时，手指离开金属触片A，继电器常开触点Jk仍可靠地吸合。当需要关闭用电器时.用户只要触摸金属片B，使BG4导通，此时相当于BG1基极对地短路.因此BG1、BG2同时截止，继电器失去电流触点Jk释放，从而切断电器供电电源。所需元件按照电路图中的标注选择，继电器可根据用电器的功率选择触点电流合适的即可

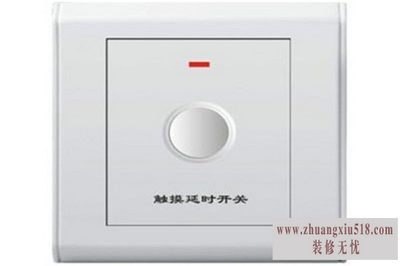

触摸式延时开关有一个金属感应片在外面，人一触摸就产生一个信号触发三极管导通，对一个电容充电，电容形成一个电压维持一个场效应管管导通灯泡发光。当把手拿开后，停止对电容充电，过一段时间电容放电完了，场效应管的栅极就成了低电势，进入截止状态，灯泡熄灭。

触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。VD1～VD4、VS组成开关的主回路，IC组成开关控制回路。平时，VS处于关断状态，灯不亮。VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。此时LED发光，指示开关位置，便于夜间寻找开关。

IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。

触摸延时开关电路图说明

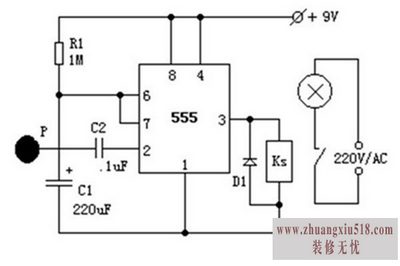

集成电路IC1是一片555定时电路，在这里接成单稳态电路。平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。

当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，电灯点亮。同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。

当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。

定时长短由R1、C1决定：T1=1.1R1*C1。按图中所标数值，定时时间约为4分钟。D1可选用1N4148或1N4001。

好了，以上就是关于触摸延时开关接线的全部介绍，相信大家对触摸延时开关有了一定的了解，一般来说，小兔认为，触摸延时开关接线应请专业人士来接，专业人士专业知识更丰富，这样有利于保障整个电路的安全，虽然触摸金属片地极零线电压小于36V的人体安全电压，使用对人体无害，但如果要自己安装，还是得注意安全。更多精彩内容，请继续关注www.zhuangxiu518.com。
