触摸延时开关电路大剖析
在我们的家里。有很多起控制作用的东西。比如一些家用电器都有开关按钮,可以操控这些电器的一切工作。或者就拿灯来说吧,到了晚上,看不见东西了以后,我们就会通过开关按钮打开灯,然后等我们睡觉或外出的时候,再关上。大家有没有想多会有更加方便的东西呢?不知道大家对触摸开关有多少了解,他就可以解决大家的疑惑与需求,今天就让小编给大家普及一下触摸延时开关电路的知识吧

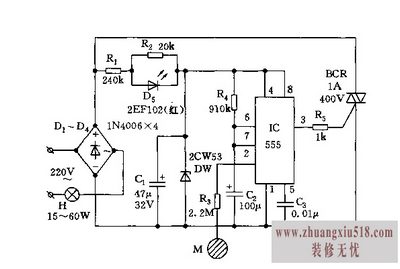

使用时,只要用手指摸一下触摸电极,灯就点亮,延时若干分钟后会自动熄灭。可以直接取代普通开关,不必改室内布线。
触摸式延时开关电路虚线右面是普通照明线路,左部是电子开关部分。VD1~VD4、VS组成开关的主回路,IC组成开关控制回路。平时,VS处于关断状态,灯不亮。VD1~VD4输出220V脉动直流电经R5限流,VD5稳压,C2滤波输出约12V左右的直流电供IC使用。此时LED发光,指示开关位置,便于夜间寻找开关。
IC为双D触发器,只用其中一个D触发器将其接成单稳态电路,稳态时1脚输出低电平,VS关断。当人手触摸一下电极M时,人体泄漏电流经R1、R2分压,其正半周使单稳态电路翻转,1脚输出高电平,经R4加到VS的门极,使VS开通,电灯点亮。这时1脚输出高电平经R3向电容C1充电,使4脚电平逐渐升高直至暂态结束,电路翻回稳态,1脚突变为低电平,VS失去触发电压,交流电过零时即关断,电灯熄灭。
IC应采用CMOS数字集成电路CD4013,它为双D触发器,本电路里只使用它的一半,另一个D触发器悬空。VS用2N6565、MCR100-8等小型塑封单向晶闸管,可控制100W以下任何照明电路。VD1~VD4为1N4004~1N4007型整流二极管。LED可用普通红色发光二极管,电阻均为RTX型1/8W碳膜电阻器。C1、C2用CD11-16V型电解电容器,C3为瓷片电容器
IC应采用CMOS数字集成电路CD4013,它为双D触发器,本电路里只使用它的一半,另一个D触发器悬空。VS用2N6565、MCR100-8等小型塑封单向晶闸管,可控制100W以下任何照明电路。VD1~VD4为1N4004~1N4007型整流二极管。LED可用普通红色发光二极管,电阻均为RTX型1/8W碳膜电阻器。C1、C2用CD11-16V型电解电容器,C3为瓷片电容器。

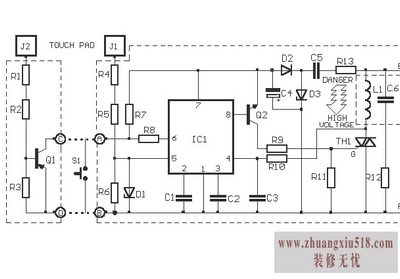

虽然在原型中的变压器的次级电压的12V-0V,250毫安被使用,然而,它可以改变每个用户抯要求(高达30V最大1安培的额定电流)。绘制超过300mA电流,稳压器IC必须配备一个小型散热片以上的云母绝缘。当变压器的次级电压增加超过12伏(有效值),电位器VR1必须redimensioned.此外,继电器的额定电压应重新确定。

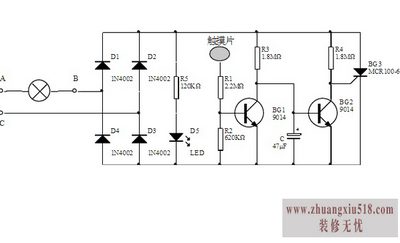

适用范围:本产品适用于走廊、楼道、地下室、车库等场所的自动照明,安全、节能、方便。功能特点:1、使用时只需触摸开关的金属片即导通工作,延长一段时间后开关自动关闭。2、应用控制,开关自动检测对地绝缘电阻,控制更可靠无误动作。3、无触点电子开关,延长负载使用寿命。4、触摸金属片地极零线电压小于36V的人体安全电压,使用对人体无害。5、独特的两制设计,直接代替开关使用,可带动各类负载(日光灯、节能灯、白炽灯、风扇等)
触摸开关延时电路,理解起来可能也有点困难吧,是不是有点专业化呢,没事的,只要用心看,还是会真正弄明白的。只有弄清触摸开关延时电路以及原理,这样才可以正确使用啊。所以小编希望大家要仔细研究小编给大家带来的这些重要知识,一定要让触摸开关延时电路对到家起到用途。希望小编可以帮助到大家哦!
