电源变压器设计步骤

科技的飞速发展，家用电器的越来越多，人们对电器的使用越来越广泛。电源变压器的应用也越来越有必要。而电源变压器它的功能是功率传送、电压变换和绝缘隔离，也正因为电源变压器因具有这些功能所以它在电源技术等方面应用很是广泛。电源变压器原理很简单，但是根据电源变压器应用的场合的不同，它的制作原理也会不同。简易的电源变压器制作原理较为简单，下面是简易的电源变压器的制作流程。

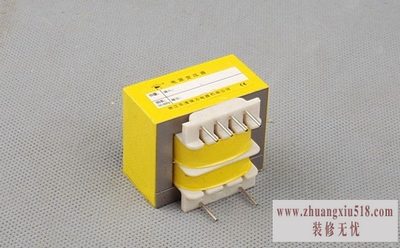

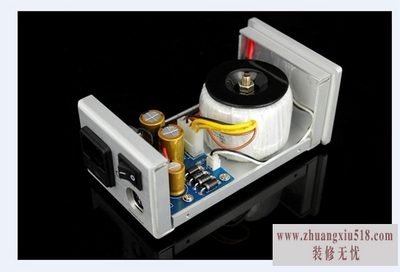

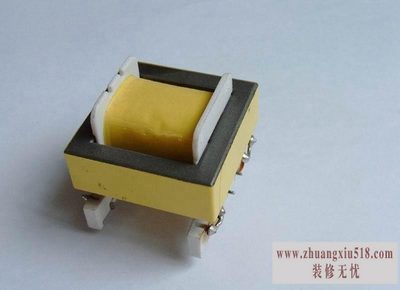

1)电源变压器的铁心。

它一般采用硅钢片。硅钢片越薄,功率损耗越小,效果越好。整个铁心是有许多硅钢片叠成的,每片之间要绝缘.买来的硅钢片,表面有一层不导电的氧化膜,有足够的绝缘能力。

电源变压器的简易设计。设计一个电源变压器,主要是根据电功率选择变压器铁心的截面积,计算初次级各线圈的圈数等。所谓铁心截面积S是指硅钢片中间舌的标准尺寸a和叠加起来的总厚度b的乘积，如果电源变压器的初级电压是U1,次级有n个组,各组电压分别是U21,U22,┅,U2n,各组电流分别是I21,I22,┅,I2n,...计算步骤如下:

第一步,计算次级的功率P2,次级功率等于次级各组功率的和,也就是P2=U21*I21+U22*I22+┅+U2n*I2n.

第二步,计算变压器的功率p,算出P2后,考虑到变压器的效率是η,那么初级功率P1=P2/η,η一般在0.8～0.9之间,变压器的功率等于初,次级功率之和的一半,也就是P=(P1+P2)/2

第三步,查铁心截面积S。根据变压器功率,由式(2.1)计算出铁心截面积S,并且从国产小功率变压器常用的标准铁心片规格表中选择铁心片规格和叠厚。

第四步,确定每伏圈数N，根据铁心截面积S和铁心的磁通密度B,由式(2.2)得到初级线圈的每伏圈数N，铁心的B值可以这样选取:质量优良的硅钢片,取11000高斯;一般硅钢片,取10000高斯;铁片,取7000高斯，考到导线电阻的压降,次级线圈每伏圈数N'应该比N增加5%～10%,也就是N在1.05N～1.1N之间选取。

第五步,初次级线圈的计算。初级线圈N1=N*U1。次级线圈N21=N'*U21,N22=N'*U22┅,N2=N'*U2n。

第六步,查导线直径。根据各线圈的电流大小和选定的电流密度，由式(2.3)可以得到各组线圈的导线直径。一般电源变压器的电流密度可以选用3安/毫米

第七步,校核。根据计算结果,算出线圈每层圈数和层数,再算出线圈的大小,看看窗口是否放得下。如果放不下,可以加大一号铁心,如果太空,可以减小一号铁心。采用国家标准GEI铁心,而且舌宽a和叠厚b的比在1:1～1:1.7之间,线圈是放得下的。各参数的计算公式如下:ln(S)=0.498*ln(P)+0.22┅(2.1)

ln(N)=-0.494*ln(P)-0.317*ln(B)+6.439┅(2.2)ln(D)=0.503*ln(I)-0.221┅(2.3)

变量说明:

P:变压器的功率单位:瓦(W)

B:硅钢片的工作磁通密度。

单位:高斯(Gs)S:铁心的截面积.单位:平方厘米(cm2)N:线圈的每伏圈数。单位:圈每伏(N/V)I:使用电流。单位:安(A)D:导线直径。单位:毫米(mm)电源变压器简易设计(二)GEI铁心规格

电源变压器的制作需要较为广泛的物理知识，制作过程当中涉及很多的物理计算，专业性较强，但是流程比较容易理解，我们一般都是在购买成品，很少会自己购买材料来制作，因此，想要自己制作的人肯定也是能动物理的人，相信小兔提供的制作流程对于购买成品的人和想要自己制作的人都会有帮助的。我们理解电源变压器的制作流程，才能明白它的作用和它的重要性。
