电源变压器型号你知多少 小零件中的大世界

生活中我们见到各种各样的电器，但是我们很少会关注到让这些家用电器的正常运转的电源变压器，它与我们的生活是息息相关的，然而电源变压器的型号又是那么的复杂，下面小编简单的介绍下电源变压器型号这个错综复杂的小世界。

电源变压器的功能是功率传送、电压变换和绝缘隔离，作为一种主要的软磁电磁元件，在电源技术中和电力电子技术中得到广泛的应用。根据传送功率的大小，电源变压器可以分为几档：10kVA以上为大功率，10kVA～0.5kVA为中功率，0.5kVA～25VA为小功率，25VA以下为微功率。传送功率不同，电源变压器的设计也不一样，应当是不言而喻的。电源变压器几乎在所有的电子产品中都要用到，它原理简单但根据不同的使用场合(不同的用途)变压器的绕制工艺会有所不同的要求。变压器的功能主要有：电压变换;阻抗变换;隔离;稳压(磁饱和变压器)等，变压器常用的铁芯形状一般有E型和C型铁芯。

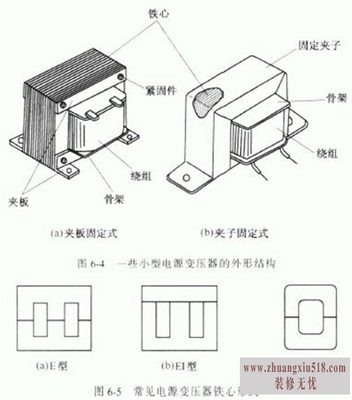

从外形识别常用电源变压器的铁芯有E形和C形两种。E形铁芯变压器呈壳式结构(铁芯包裹线圈)，采用D41、D42优质硅钢片作铁芯，应用广泛。C形铁芯变压器用冷轧硅钢带作铁芯，磁漏小，体积小，呈芯式结构(线圈包裹铁芯)。

从绕组引出端子数识别电源变压器常见的有两个绕组，即一个初级和一个次级绕组，因此有四个引出端。有的电源变压器为防止交流声及其他干扰，初、次级绕组间往往加一屏蔽层，其屏蔽层是接地端。因此电源变压器接线端子至少是4个。

从硅钢片的叠片方式识别E形电源变压器的硅钢片是交互插入的，E片和I片间不留空气隙，整个铁芯严丝合缝。音频输入、输出变压器的E片和I片之间留有一定的空气隙，这是区别电源和音频变压器的最直观方法。至于C形变压器，一般都是电源变压器按绝缘散热介质分：干式变压器，油浸式变压器，其中干式变压器又分为：SCB环氧树脂浇注干式变压器和SGB10非包封H级绝缘干式变压器。

按铁芯结构材质分:硅钢叠片变压器，硅钢卷铁芯变压器，非晶合金铁芯变压器。变压器的家族成员还有很多，在很多地方都会有他的身影，也许我们很少关注到它，但它却在默默的工作，就像一个幕后工作者，在一旁默默的付出，不需要有多华丽的包装但确是不可缺少的角色，希望简单的介绍能让大家更好的了解到电源变压器。
