电源变压器制作的具体过程

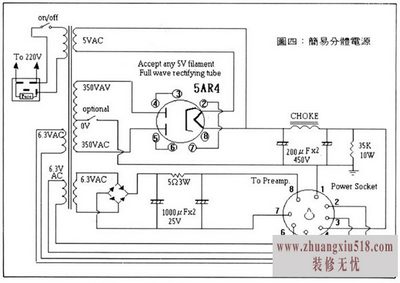

电的使用在如今这个时代可以说是无处不在的，它为人的生产生活提供了动力，电源变压器大家应该都是熟知的，它在功率传送、电压变换、绝缘隔离上起着重大作用，它作为一种软磁电磁原件，广泛应用于电子技术和电力电子技术，那它这样的常用于我们的生活中，你知道它是如何制作的吗?它的绕制和装配工艺也是一大学问呢!现在我们就一起来学一学吧!

①制作木芯木芯是为了将线圈框架固定在绕线机上便于绕线的一种辅助工具。其长宽略大于铁心截面的长宽，高度大于铁心窗口的高度。木芯中间的固定孔一定要打正，免得绕线时晃动歪斜，影响绕线的速度和质量。木芯宜使用干燥的软质杨木加工。

②制作线圈框架线圈框架用0.5-1.Omm的绝缘纸板、塑料板或胶木板制作。为防止绕组塌落，在两端加装护线板。木芯和线圈框架结构如图5所示。其内径尺寸略大于铁心截面，高度略小于铁心窗口高度。

③选择绝缘材料剪裁一些层间和绕组间的绝缘纸，宽度与铁心的窗口高度相同，长度以能把各层线圈的全部导线包裹起来为度。一般绝缘材料用一层聚脂薄膜或两层电话纸，绕组间绝缘用两层电缆纸加一层聚脂薄膜

④选择漆包线绕制线圈的漆包线要选用高强度漆包线，不宜采用油基漆包线，防止线间、层间击穿。绕制时的各引出线及抽头之间的距离尽量远离，防止打火。

⑤绕线要求线圈要绕得紧密整齐，匝间无空隙，每匝绕完后要保持为矩形，不可重叠。

⑥绕线方法将术芯连同框架一起装在绕线机的轴上，两端用螺母紧固，然后在框架上包覆内层绝缘

⑦绕组的检查检查各绕组的直流电阻，不应有短路、断路现象;有条件时，用线圈匝数测量仪检测绕组匝数，看是否符合设计要求;用500-1000V兆欧表检查各绕组间的绝缘电阻，应在100-50OMΩ之间。

⑧烘干和浸漆把整个绕组(线包)放在烘干箱中，保持60-80℃温度烘烤3-5小时，取出后立即放入绝缘漆中浸渍1小时，之后风干备用。

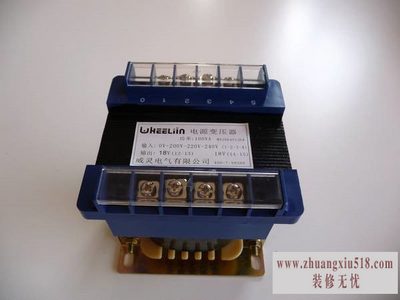

⑨装配铁心要求:装配牢固才能满足铁心有效截面积计算要求，消灭额外发热和硅钢片抖动杂声;

看完制作过程是不是觉得挺繁杂的呀?当然了，在我们生活中有很多东西都看似简单，但当我们真正去尝试制作它时，却发现它没有想象中的那么简单，但是不要放弃哦，根据以上的制作方法，我相信你也可以有一件专属的电源变压器了，但是兔兔提醒您哦，制作时一定要注意安全。
